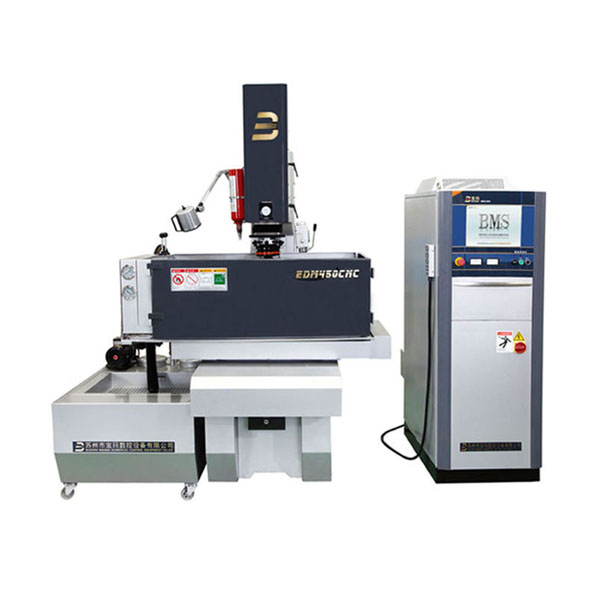

三轴数控C型结构成型机 EDM450CNC
电火花成型加工机床是一种精密型腔成型加工机床。可利用导电材料(如铜、石墨、钢)为工具电极,对工件(一般应为导电材料)进行加工。主要适用于精密冲模、型腔模(如塑料袋、胶木模、模等)、小孔、异型孔等的加工。是机械加工车间、模具车间理想的加工设备。
我公司EDM系列机床功能强、操作方便信赖、刚性好、运行平稳、可控性好,适合铜、石墨、钢材质的加工高精度、高光洁度、难加工的导电金属模具、复杂的金属零件和模板, EDM加工已成为机械制造领域的一个重要组成部分,在模具、电子仪器、精密机械加工、汽车零件、军工等领域有着广泛的应用。
项目 | 参数 | ||
参数规格 | 工作槽内部(长*宽*高)(mm) | 1200*650*450 | |
工作台(长*宽)(mm) | 700*400 | ||
坐标轴行程 | X轴(mm) | 450 | |
Y轴(mm) | 350 | ||
主轴行程(mm) | 200 | ||
辅助行程(mm) | 200 | ||
电极头端部到工作台面距离 | 小(mm) | 58 | |
(mm) | 450 | ||
工件重量(kg) | 1000 | ||
电极重量(kg) | 150 | ||
过滤箱容量(L) | 470 | ||
控制方式 | AC | ||
标配电柜电流(A) | 50 | ||
外形净尺寸(长*宽*高)(mm) | 1800*1500*2200 | ||
机床重量(kg) | 1800 | ||
加工指标 | 加工速度(mm^3/min) | 450 | |
小电极消耗 | ≤0.3% | ||
表面精度 | 0.2/AC/0.3DC | ||
配置情况 | 丝杆 | XY轴精密滚珠丝杆 | |
Z轴台湾T型丝杆 | |||
导轨 | 台湾直线导轨 | ||
数显 | 三轴数显 | ||
控制方式 | 进口伺服电机控制 | ||
磁性工作台 | 选配 | ||
自动灭火器 | 标配 |
控制功能
手动进给控制(MFR0—MFR3)四档手动进给速度可供选择
接触感知(ST)功能
各种定位模式可供选择
半程移动功能
限位移动功能
返回到加工开始点功能
国外标准G代码编程
自动定位功能
放电位置找正(定位)功能
神经网络自动计算加工功能(1、2、3根电极)
自动计算加工条件的功能
LORAN加工的功能
空运行的功能
自动抬刀控制(AJC)的功能
极间放电,自动清弧处理功能
用户程序加工功能
手动加工(输入加工条件号和数据)的功能
单个加工条件下进行加工的功能
辅助加工的功能
螺纹加工的功能
系统自动生成NC程序,自动加工的功能(AUTO)
电极交换、电极偏移,M/T代码等直接操作功能
直线、圆弧、螺旋线、功能
放电图显示的功能
加工效率显示的功能
加工时间计数的功能
英制/公制单位转换的功能
自诊断、帮助、错误信息提示等功能
定时加工的功能
暂停加工、重新恢复加工功能
断电自动复归功能
加工编程及编程功能
加工位置和加工轨迹采用G代码编程,可实现X、Y、Z三轴数控运行,任意两轴联动,达到数控平动功能,能原轨迹回退。
通过键盘在加工参数页面中设置加工深度、脉冲宽度、脉冲间隔、加工电流、抬刀高度等参数,计算机根据这些设置控制机床进行自动转换规准加工。
数控系统硬件配置
采用台湾工控机;
15”液晶显示器;
国外G代码系统控制软件;
服务承诺
◆ 免费负责调试;
◆ 产品实行三包服务一年,机床终身维修;
◆ 备件长期有偿优惠供应;
◆ 客户可派2-3名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理;
◆ 售后服务:
设备出现故障后,用户可以来电联系解决,若无法通过电话解决,公司在有服务点的地区24小时内到达现场,在无服务点的地区72小时内到达现场,为客户排除故障;三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;
培训事项
◆ 公司配有教员、专用场地及设备,专门为客户编制的培训计划;
◆ 培训时间为5-10天(操作过所购类型机床者为佳),由卖方提供免费培训;
◆ 培训地点:在卖方培训部、车间现场进行;
◆ 培训人数:由2-3名;
◆ 培训内容为:
1,掌握软件的使用;
2,机床的基本操作及注意事项;
3,机床的基本维护;
4,每阶段均设有考核;
