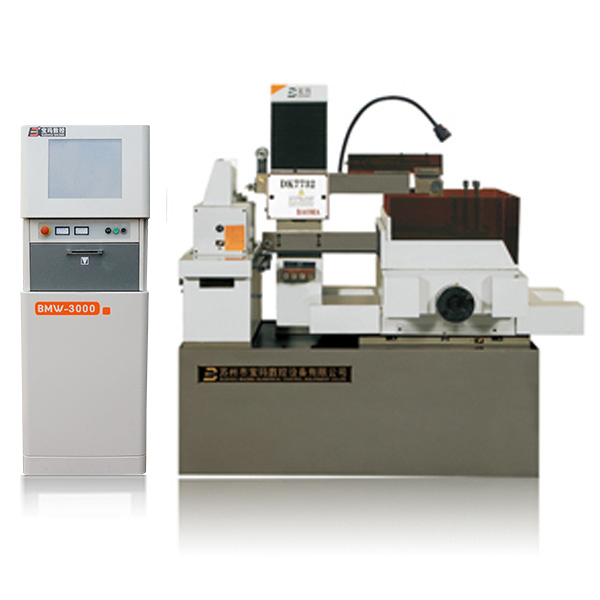

DK7732小锥度中走丝线切割机床

产品分类: 普通型中走丝线切割
1、二悬臂对称结构形式,钼丝张力均匀;
2、采用BMXP智能型编控系统, 数据库;
3、准确的数字化高频电源,阶梯脉冲波形,有效地提高切割效率,大大降低钼丝损耗;
4、 切割效率:150mm2/min;
5、 粗糙度:1.5um;
订购热线:0512-65355296

DK7732C-C 中走丝线切割

电火花线切割机床采用电极丝(钼丝、钨钼丝)作为工具电极,工作液作为介质,在高频脉冲电源的作用下,工具电极和加工工件之间形成火花放电,放电通道瞬间产生高温,使得工件表面熔化甚到气化,线切割机床通过X-Y拖板和U-V拖板的运动,使得电极丝沿着预定的轨迹运动,从而达到加工工件的目的。

该机床具有造型美观、结构新颖、性能优越、操作方便等特点,同时刚性好、切削力小、承重量大、运动平稳、操作稳定信赖。适合加工高精度、高硬度、高韧性的导电金属模具,样板及形状复杂的零件,特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。

BM系列闭环控制中走丝切割加工机

该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围,针对塑钢门窗异形材成型模具,铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。

技术规格

参数/型号

DK7732C

DK7732D

参数规格

XY行程(mm)

320×400

320×400

UV行程(mm)

24×24

24×24

台面尺寸(mm)

415×635

415×635

加工厚度(mm)

300

500

加工锥度(100mm厚内)

工作台承重(Kg)

400

400

整机重量(Kg)

1600

1600




     加工指标

加工精度(mm)

≤0.015

≤0.015

粗糙度(um)

≤1.5

≤1.5

加工效率(mm2/min)

150

150

加工电流(A)

6

6

     配置情况

紧丝系统

可选配机械紧丝

可选配机械紧丝

XY控制形式

步进控制

步进控制

丝杆及导轨

精密滚珠丝杆

精密直线导轨

精密滚珠丝杆

精密直线导轨

丝杆导轨润滑

集中供油

集中供油

二轴数显

可选配

可选配

Z轴升降

手动

手动

宝石导丝模

标配

宝石导丝模

工作液过滤形式

4层超精过滤(过滤精度8um)

4层超精过滤(过滤精度8um)

工作液

BM4水基

BM4水基

电柜配置

BMW3000

BMW3000

DK7732C-C 中走丝线切割

智能型BMXP编控系统介绍

采用了基于Windows 平台的中走丝线切割编控软件BMXP,一款真正在Windows 下开发的线切割实力软件;

可适用于各种运行速度块的PCI插板的新型主板。克服了原来只能用过时的带ISA槽的主板,大大地提高了控制的稳定性,大大地降低了电脑的故障率;

凭借着XP强大的网络功能,可实现数据交流和远程控制;

可嵌入式的控制系统,实现与AUTOCAD等多种设计软件无缝连接;

智能型BMXP编控系统

具有机械原点找寻功能从而实现了对各段螺距误差进行补偿,很大提高了机床控制的位置精度,尤其在伺服编码器闭环控制时,效果尤为突出;

具有大的数据库储存容量,软件带有 工艺库,加工参数可随时在软件中调用,用户也可根据自己的经验调整加工参数建立数据库随时调用、增添或更改;

高频电源控制卡和软件控制卡合二为一,避免多卡控制的准确性差异和故障点多的弊端;

脉冲电源的控制参数直接由软件来控制,完善了脉冲电源输出的抗干扰能力,从而提高了加工工件的粗糙度,降低了钼丝的损耗.可选择多种脉冲电源波形适合各种加工情形,提高了切割高工件的能力;

简化了控制面板上的操作按钮,将大量的按扭功能直接由软件控制来实现;

BMXP编程软件的基本功能

坐标系:增量坐标、绝对坐标(伺服控制时);图形坐标变换、缩放、旋转功能,图形跟踪显示功能;
直线、圆弧插补功能;斜度加工功能;
上下异面加工功能;短路、断丝处理功能;
停电记忆功能,加工结束自动停机功能;自动对端面、对功能;
反向加工功能;菜单技术、自动编程功能;
自动加过渡圆弧功能(任意,拐角功能);数据传输;多刀切割功能;

数控系统的配置及其技术性能

CNC的硬件组成:工业控制PC机: P4以上;1G内存;SSD固态硬盘;15″液晶彩色显示器;USB接口、以太网接口;

CNC的软件组成及操作平台:CNC软件由自动编控系统功能模块组成;操作平台为Windows 。

CNC系统的技术性能:4轴联动;斜度加工;

CNC系统运行环境:电压为三相交流380V±(1%-10%),频率50HZ±(1%-2%);相对湿度控制在:40%~80%;周围环境清洁,不允许有腐蚀性气体和沉淀的灰尘以及加工时尘扬较大的机械设备;20m范围内无振动


服务于培训

服务与培训服务承诺

免费负责调试;

产品实行三包服务一年,机床终身维修;

备件长期有偿优惠供应;

客户可派2-3名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理;

售后服务:

设备出现故障后,用户可以来电联系解决,若无法通过电话解决,公司在有服务点的地区24小时内到达现场,在无服务点的地区72小时内到达现场,为客户排除故障;三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;

培训事项培训事项

公司配有教员、专用场地及设备,专门为客户编制的培训计划;

培训时间为5-10天(操作过所购类型机床者为佳),由卖方提供免费培训;

培训地点:在卖方培训部、车间现场进行;

培训人数:由2-3名;

培训内容为:

1,掌握软件的使用;

2,机床的基本操作及注意事项;

3,机床的基本维护;

4,每阶段均设有考核;

联系宝玛

联系宝玛公司电话:0512-65355296 0512-69206551

公司传真:0512-65354093

业务部热线:0512-65355296 0512-65355292

国外业务部热线:86-512-65355298

售后服务热线:0512-65355293

配件及耗材供应:0512-65355295 0512-69206552

业务部邮箱:sale@bmnc.cn

国外业务部邮箱:export@bmnc.cn

售后服务部邮箱:fwb@bmnc.cn

配件及耗材部邮箱:bj@bmnc.cn

邮政编码:215151

公司地址:苏州市高新区浒关工业园浒莲路42号

* 表示必填采购:DK7732小锥度中走丝线切割机床
* 联系人: 请填写您的真实姓名
公司名称: 请填写您的公司名称
联系电话:
* 手机号码: 请填写您的联系电话
电子邮件:
联系地址:
* 采购意向描述:
请填写采购的产品数量和产品描述,方便我们进行统一备货。
验证码: 验证码
BMT500C 中走丝线切割机床
BMT500C 中走丝线切割机床
1、自动紧丝机构,自适应高频,提高加工效率、降低钼丝损耗,80万平方损耗1丝
2、XY轴高精度直线导轨和高精度滚珠丝杆
3、加工一致高达98%,精度恒久不变
4、智能数据库控制系统,系统自动匹配适合参数
5、急速上手,简化对操作人员的要求
6、C型结构,T型床身,树脂砂铸造技术铸造
7、极具现代化工业气息,完美阐释欧洲经典美学
单轴数控穿孔机DB703A
单轴数控穿孔机DB703A
1、能加工电极直径Φ0.3~Φ3.0 mm, 深径比能达300:1以上;
2、加工速度每分钟可达30~60mm;
3、能加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料,能直接从斜面、曲面穿入;
4、加工时紧密跟踪,实现细电极效率稳定加工;
5、床身设有水泵压力观察窗,使观察和调节水泵压力更加方便、简单;
6、工作台X、Y、Z轴配有光栅数显;
7、Z轴具有定深功能,电极接触工件自动清零,定深结束自动回退到所设高度;
单轴数控交流伺服成型机 EDM450ZNC
单轴数控交流伺服成型机 EDM450ZNC
1、 Z轴采用日本原装进口松下电机交流伺服驱动控制;
2、编控系统采用成型机编程控制系统,大可控制轴3轴(Z轴以及数控平动头的2轴);
3、如选配数控平动头,由编控系统直接控制,可实现与CNC相似的控制加工功能
4、机身采用HT250经人工多次时效及各种处理,机身为树脂砂去应力铸铁,工作台采用HT300高频淬火经久耐用、精度不变,适合高精度中、小型工件的加工。
5、油箱抽油泵采用“台企华乐士”油泵,优点是扬程大,噪音小,配台制石英灯及台制灭火器。
