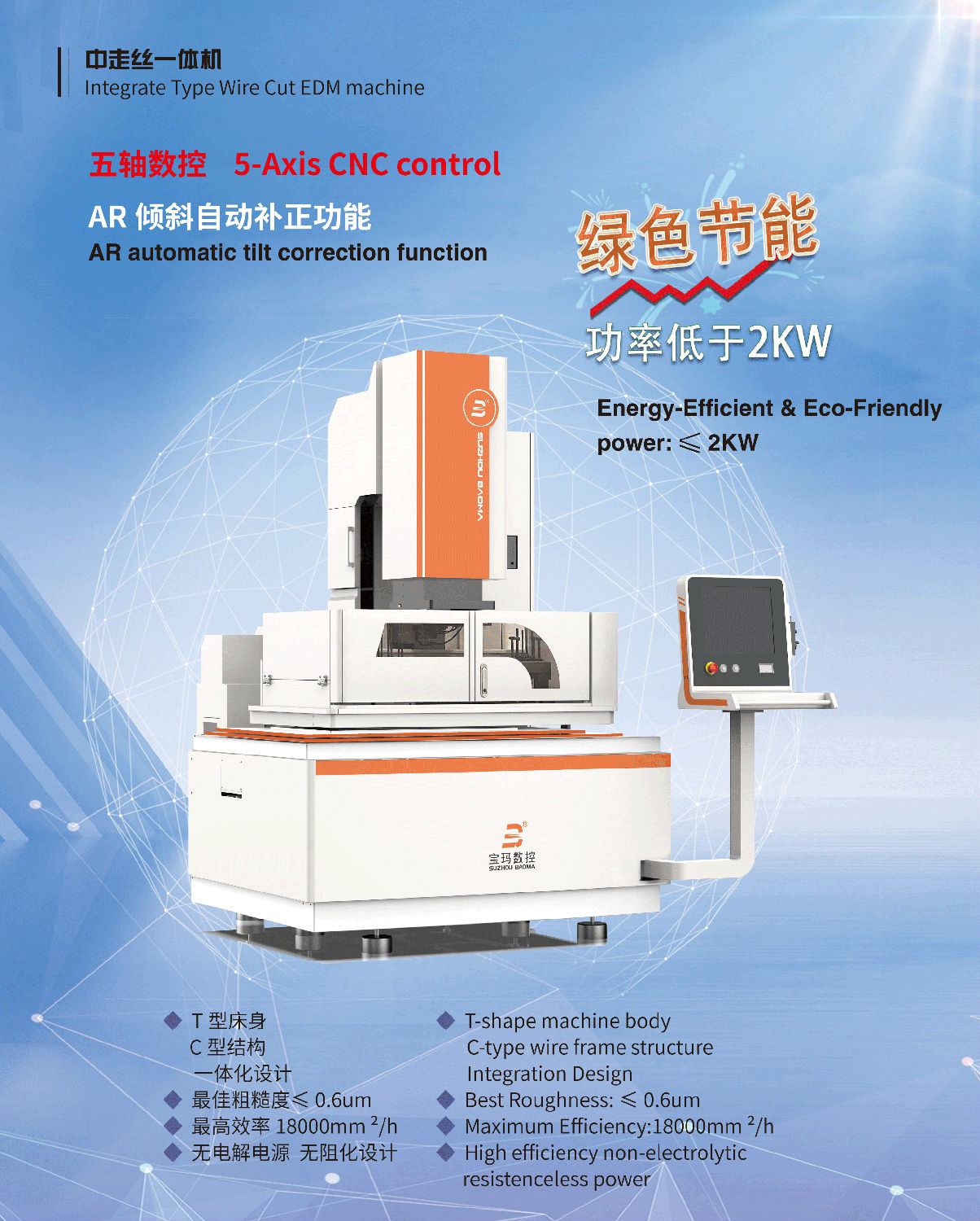

中走丝一体机

产品分类：豪华型中走丝线切割

1.五轴数控;
2.AR倾斜自动补正功能;
3.绿色节能，功率低于2KW;
4.T型床身，C型结构，一体化设计;
5.最佳粗糙度≤0.6μm;
6.最高效率18000mm2/h;
7.无电解电源，无阻化设计.

订购热线：0512-65355296

产品详情

电火花线切割机床采用电极丝(钼丝、钨钼丝)作为工具电极，工作液作为介质，在高频脉冲电源的作用下，工具电极和加工工件之间形成火花放电，放电通道瞬间产生高温，使得工件表面熔化甚到气化，线切割机床通过X-Y拖板和U-V拖板的运动，使得电极丝沿着预定的轨迹运动，从而达到加工工件的目的。

该机床具有造型美观、结构新颖、性能优越、操作方便等特点，同时刚性好、切削力小、承重量大、运动平稳、操作稳定信赖。适合加工高精度、高硬度、高韧性的导电金属模具，样板及形状复杂的零件，特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。

该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围，针对塑钢门窗异形材成型模具，铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。


1.控制系统高度集成化、体积小，可直接靠近机床加工区安装，大大降低机床的占用空间，能耗小、采样准，有利于微细修刀加工，提高表面粗糙度.

2.系统采用了无阻脉冲电源，所需能源低，电力损耗小。

1.全新的编控一体化控制系统，具有加工中设置某段移序自动快速空切；AR倾斜自力补正；工件超程预判；实时修正补偿值、暂停点和跳步线等功能，实现了六轴数控。

2.新型的智能脉冲电源，高效率、低丝耗、高光度，且适合于各种新型合金材料的切割加工，如钛合金、镍合金等。

参数/规格 Specification		一体机 BM Integrate Type AC Servo Control
		BMA400C	BMA500C	BMA630D	BMA800D
XY行程 X,Y travel	ｍｍ	400×320	500×400	630×500	800×630
UV行程 U/V Travel	ｍｍ	50×50	50×50	50×50	50×50
台面尺寸 Worktable size	ｍｍ	650×420	750×500	900×600	1100×660
切割厚度 Cutting thickness	ｍｍ	300	300	500	500
工作台承重 Max loading weight	kg	400	500	800	3000
整机重量 Machine weight	kg	1600	1800	2300	4500
加工精度 Precision	ｍｍ	≤±0.003	≤±0.003	≤±0.005	≤±0.005
加工粗糙度 Roughness	μm	≤0.6	≤0.6	≤0.6	≤0.6
最大加工电流 Max work current		12 A
最大加工效率 Max machining efficiency		350 mm²/min
加工锥度(100mm厚以内) Max taper (no more than 100mm)		±6°
丝杆及导轨 screws and guide ways		精密滚珠丝杆/精密直线导轨 Precision ball screws/ linear guideway
丝杆导轨润滑 Lubrication of screws and guide ways		定时自动供油 Electrical Auto-lubrication system
割铝装置 Aluminum cutting device		标配 Standard
钛合金加工功能 Special functions for cutting titanium alloy		标配 Standard
双向智能紧丝系统 Double direction Auto-wire tension system		标配 Standard
手控盒 Handle Remote Jog		标配　Standard
工作液过滤形式 Coolant filtration system		多层超精过滤(过滤精度5 μm) Multi-filtration coolant tank (Min 5 μm)
AR倾斜自动补正功能 AR automatic tilt correction functi		标配　Standard

服务于培训

服务与培训 服务承诺

◆ 免费负责调试;

◆ 产品实行三包服务一年，机床终身维修;

◆ 备件长期有偿优惠供应;

◆ 客户可派2-3名人员到公司进行免费操作培训及简单的维修培训，公司提供午餐一顿，差旅费自理;

◆ 售后服务:

设备出现故障后，用户可以来电联系解决，若无法通过电话解决，公司在有服务点的地区24小时内到达现场，在无服务点的地区72小时内到达现场，为客户排除故障;三包期内，除人为因素损坏外，公司提供免费提供维修服务，易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;

培训事项

◆ 公司配有教员、专用场地及设备，专门为客户编制的培训计划;

◆ 培训时间为5-10天(操作过所购类型机床者为佳)，由卖方提供免费培训;

◆ 培训地点：在卖方培训部、车间现场进行;

◆ 培训人数：由2-3名;

◆ 培训内容为：

1，掌握软件的使用;

2，机床的基本操作及注意事项;

3，机床的基本维护;

4，每阶段均设有考核;
