线切割

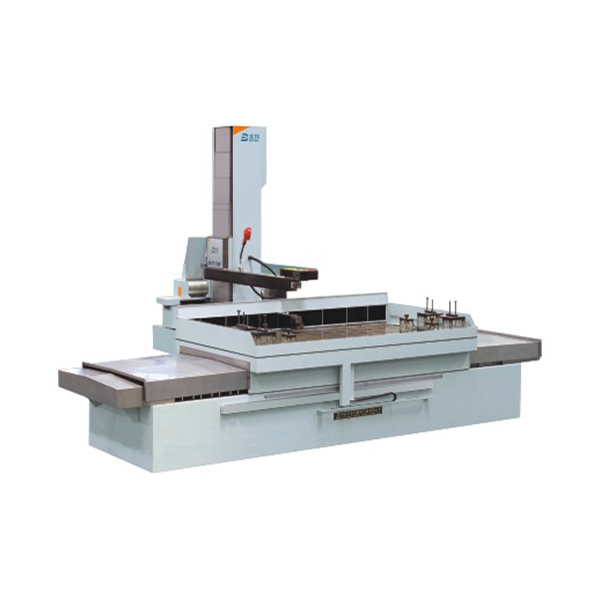

DK77120x200中走丝线切割机床

产品分类: 特大型及专机中走丝线切割
1、二悬臂对称结构形式,钼丝张力均匀,可选配双向伺服智能紧丝系统;
2、采用日本进口交流伺服系统,具有螺距补偿功能;
3、采用BMXP智能型编控系统, 数据库;
4、准确的数字化高频电源,阶梯脉冲波形,有效地提高切割效率,大大降低钼丝损耗;
5、采用进口手控装置,快速位移6000mm/min;
6、分体式床身,载重高达6000公斤;
订购热线:0512-65355296


电火花线切割机床采用电极丝(钼丝、钨钼丝)作为工具电极,工作液作为介质,在高频脉冲电源的作用下,工具电极和加工工件之间形成火花放电,放电通道瞬间产生高温,使得工件表面熔化甚到气化,线切割机床通过X-Y拖板和U-V拖板的运动,使得电极丝沿着预定的轨迹运动,从而达到加工工件的目的。

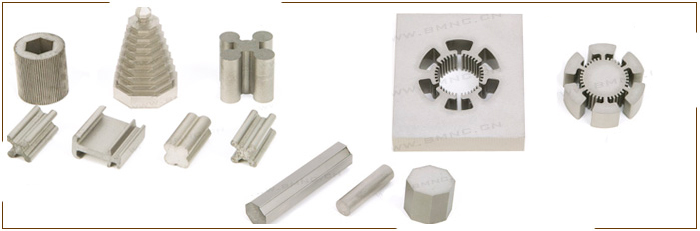

该机床具有造型美观、结构新颖、性能优越、操作方便等特点,同时刚性好、切削力小、承重量大、运动平稳、操作稳定信赖。适合加工高精度、高硬度、高韧性的导电金属模具,样板及形状复杂的零件,特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。


该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围,针对塑钢门窗异形材成型模具,铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。


参数/型号DK77120x200DDK77120x200I
参数规格XY行程(mm)1200X20001200X2000
UV行程(mm)24x2424x24
台面尺寸(mm)1330x24401330x2440
加工厚度(mm)5001000
加工锥度(100mm厚内)66
工作台承重(Kg)60006000
整机重量(Kg)1200012000
加工指标加工精度(mm)0.020.02
0.60.6
粗糙度(um)2.52.5
加工效率(mm2/min)150150
加工电流(A)66
配置情况紧丝系统可选配机械紧丝可选配机械紧丝
XY控制形式交流步进控制交流步进控制
丝杆及导轨精密滚珠丝杆精密滚珠丝杆
精密直线导轨精密直线导轨
手脉标配标配
二轴数显可选配可选配
Z轴升降手动手动
宝石导丝模标配标配
工作液过滤形式四层超精过滤四层超精过滤
工作液BM4水基液BM4水基液
电柜配置BMW3000BMW3000

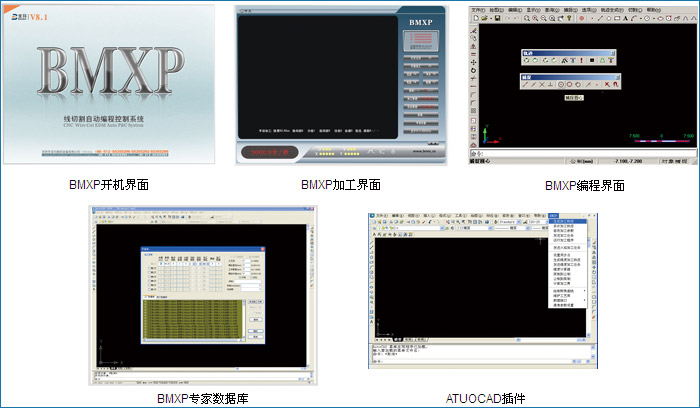

智能型BMXP编控系统介绍

◆ 采用了基于Windows XP平台的中走丝线切割编控软件BMXP,一款真正在Windows XP下开发的线切割实力软件;

◆ 可适用于各种运行速度块的PCI插板的新型主板。克服了原来只能用过时的带ISA槽的主板,大大地提高了控制的稳定性,大大地降低了电脑的故障率;

◆ 凭借着XP强大的网络功能,可实现数据交流和远程控制;

◆ 可嵌入式的控制系统,实现与AUTOCAD等多种设计软件无缝连接;


◆ 具有机械原点找寻功能从而实现了对各段螺距误差进行补偿,很大提高了机床控制的位置精度,尤其在伺服编码器闭环控制时,效果尤为突出;

◆ 具有大的数据库储存容量,软件带有 工艺库,加工参数可随时在软件中调用,用户也可根据自己的经验调整加工参数建立数据库随时调用、增添或更改;

◆ 高频电源控制卡和软件控制卡合二为一,避免多卡控制的准确性差异和故障点多的弊端;

◆ 脉冲电源的控制参数直接由软件来控制,完善了脉冲电源输出的抗干扰能力,从而提高了加工工件的粗糙度,降低了钼丝的损耗.可选择多种脉冲电源波形适合各种加工情形,提高了切割高工件的能力;

◆ 简化了控制面板上的操作按钮,将大量的按扭功能直接由软件控制来实现;

BMXP编程软件的基本功能

坐标系:增量坐标、绝对坐标(伺服控制时);图形坐标变换、缩放、旋转功能,图形跟踪显示功能;
直线、圆弧插补功能;斜度加工功能;
上下异面加工功能;短路、断丝处理功能;
停电记忆功能,加工结束自动停机功能;自动对端面、对功能;
反向加工功能;菜单技术、自动编程功能;
自动加过渡圆弧功能(任意,拐角功能);数据传输;多刀切割功能;

数控系统的配置及其技术性能

◆ CNC的硬件组成:工业控制PC机: P4以上;1G内存;SSD固态硬盘;15″液晶彩色显示器;USB接口、以太网接口;

◆ CNC的软件组成及操作平台:CNC软件由自动编控系统功能模块组成;操作平台为Windows XP。

◆ CNC系统的技术性能:4轴联动;斜度加工;

◆ CNC系统运行环境:电压为三相交流380V±(1%-10%),频率50HZ±(1%-2%);相对湿度控制在:40%~80%;周围环境清洁,不允许有腐蚀性气体和沉淀的灰尘以及加工时尘扬较大的机械设备;20m范围内无振动


服务于培训

服务与培训服务承诺

免费负责调试;

产品实行三包服务一年,机床终身维修;

备件长期有偿优惠供应;

客户可派2-3名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理;

售后服务:

设备出现故障后,用户可以来电联系解决,若无法通过电话解决,公司在有服务点的地区24小时内到达现场,在无服务点的地区72小时内到达现场,为客户排除故障;三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;

培训事项培训事项

公司配有教员、专用场地及设备,专门为客户编制的培训计划;

培训时间为5-10天(操作过所购类型机床者为佳),由卖方提供免费培训;

培训地点:在卖方培训部、车间现场进行;

培训人数:由2-3名;

培训内容为:

1,掌握软件的使用;

2,机床的基本操作及注意事项;

3,机床的基本维护;

4,每阶段均设有考核;
