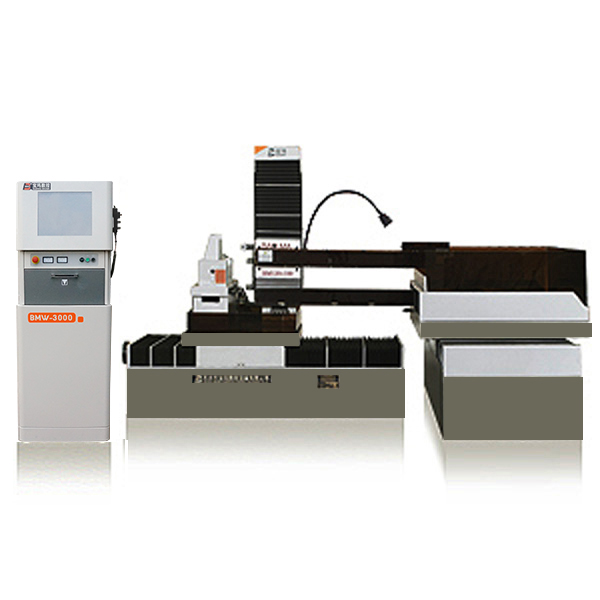

BM100系列小锥度中走丝线切割机床

产品分类：普通型中走丝线切割

1、二悬臂对称结构形式，钼丝张力均匀，可选配双向自动智能紧丝系统；
2、采用日本进口交流伺服系统，具有螺距补偿功能；
3、采用BMXP智能型编控系统，数据库；
4、准确的数字化高频电源，阶梯脉冲波形，有效地提高切割效率，大大降低钼丝损耗；
5、采用进口手控装置，快速位移6000mm/min；
6、分体式床身，载重高达5000公斤；

订购热线：0512-65355296

产品详情

DK7732C-C 中走丝

线切割

电火花线切割机床采用电极丝( 钼丝、钨钼丝)作为工具电极，工作液作为介质，在高频脉冲电源的作用下，工具电极和加工工件之间形成火花放电，放电通道瞬间产生高温，使得工件表面熔化甚到气化，线切割机床通过X-Y拖板和U-V拖板的运动，使得电极丝沿着预定的轨迹运动，从而达到加工工件的目的。

该机床具有造型美观、结构新颖、性能优越、操作方便等特点，同时刚性好、切削力小、承重量大、运动平稳、操作稳定信赖。适合加工高精度、高硬度、高韧性的导电金属模具，样板及形状复杂的零件，特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面) 及大载荷和大厚度的大型模具。

BM系列闭

环控制中走丝切割加工机

该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围，针对塑钢门窗异形材成型模具，铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。

技术规格

参数/型号		BM120×100D	BM120×100DJ	BM120×100I	BM120×100IJ
参数规格	XY行程(mm)	1000×1200	1000×1200	1000×1200	1000×1200
	UV行程(mm)	24×24	24×24	24×24	24×24
	台面尺寸(mm)	1090×1600	1090×1600	1090×1600	1090×1600
	加工厚度(mm)	500	500	1000	1000
	加工锥度(100mm厚内)	6°	6°	6°	6°
	工作台承重(Kg)	5000	5000	5000	5000
	整机重量(Kg)	7000	7000	7000	7000
加工指标	加工精度(mm)	≤0.015	≤0.015	≤0.015	≤0.015
	粗糙度（um）	≤2.5	≤2.5	≤2.5	≤2.5
	加工效率（mm²/min）	150	180	150	180
	加工电流（A）	6	8	6	8
配置情况	紧丝系统	可选配机械紧丝	标配智能双向自动紧丝系统	可选配机械紧丝	标配智能双向自动紧丝系统
	XY控制形式	交流伺服控制	交流伺服控制	交流伺服控制	交流伺服控制
	丝杆及导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨
	丝杆导轨润滑	集中供油	集中供油	集中供油	集中供油
	手脉	标配	标配	标配	标配
	二轴数显	可选配	可选配	可选配	可选配
	Z轴升降	手动	手动	电动	电动
	宝石导丝模	标配	标配	标配	标配
	工作液过滤形式	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)
	工作液	BM4水基	BM-06GP高频水基	BM4水基	BM-06GP高频水基
	电柜配置	BMW3000	BMW5000	BMW3000	BMW5000

参数/型号		BM150×100D	BM150×100DJ	BM150×100I	BM150×100IJ
参数规格	XY行程(mm)	1000×1500	1000×1500	1000×1500	1000×1500
	UV行程(mm)	24×24	24×24	24×24	24×24
	台面尺寸(mm)	1090×1700	1090×1700	1090×1700	1090×1700
	加工厚度(mm)	500	500	1000	1000
	加工锥度(100mm厚内)	6°	6°	6°	6°
	工作台承重(Kg)	5000	5000	5000	5000
	整机重量(Kg)	7500	7500	7500	7500
加工指标	加工精度(mm)	≤0.02	≤0.02	≤0.02	≤0.02
	粗糙度（um）	≤2.5	≤2.5	≤2.5	≤2.5
	加工效率（mm²/min）	150	180	150	180
	加工电流（A）	6	8	6	8
配置情况	紧丝系统	可选配机械紧丝	标配智能双向伺服紧丝系统	可选配机械紧丝	标配智能双向伺服紧丝系统
	XY控制形式	交流伺服控制	交流伺服控制	交流伺服控制	交流伺服控制
	丝杆及导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨
	丝杆导轨润滑	集中供油	集中供油	集中供油	集中供油
	手脉	标配	标配	标配	标配
	二轴数显	可选配	可选配	可选配	可选配
	Z轴升降	手动	手动	电动	电动
	宝石导丝模	标配	标配	标配	标配
	工作液过滤形式	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)
	工作液	BM4水基	BM-06GP高频水基	BM4水基	BM-06GP高频水基
	电柜配置	BMW3000	BMW5000	BMW3000	BMW5000

参数/型号		BM180×100D	BM180×100DJ	BM180×100I	BM180×100IJ
参数规格	XY行程(mm)	1000×1800	1000×1800	1000×1800	1000×1800
	UV行程(mm)	24×24	24×24	24×24	24×24
	台面尺寸(mm)	1090×2000	1090×2000	1090×2000	1090×2000
	加工厚度(mm)	500	500	1000	1000
	加工锥度(100mm厚内)	6°	6°	6°	6°
	工作台承重(Kg)	5000	5000	5000	5000
	整机重量(Kg)	8000	8000	8000	8000
加工指标	加工精度(mm)	≤0.02	≤0.02	≤0.02	≤0.02
	粗糙度（um）	≤2.5	≤2.5	≤2.5	≤2.5
	加工效率（mm²/min）	150	180	150	180
	加工电流（A）	6	8	6	8
配置情况	紧丝系统	可选配机械紧丝	标配智能双向自动紧丝系统	可选配机械紧丝	标配智能双向自动紧丝系统
	XY控制形式	交流伺服控制	交流伺服控制	交流伺服控制	交流伺服控制
	丝杆及导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨	精密滚珠丝杆精密直线导轨
	丝杆导轨润滑	集中供油	集中供油	集中供油	集中供油
	手脉	标配	标配	标配	标配
	二轴数显	可选配	可选配	可选配	可选配
	Z轴升降	手动	手动	电动	电动
	宝石导丝模	标配	标配	标配	标配
	工作液过滤形式	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)	4层超精过滤(过滤精度8um)
	工作液	BM4水基	BM-06GP高频水基	BM4水基	BM-06GP高频水基
	电柜配置	BMW3000	BMW5000	BMW3000	BMW5000

DK7732C-C 中走丝线切割

智能型BMXP编控系统介绍

◆ 采用了基于Windows 平台的中走丝线切割编控软件BMXP，一款真正在Windows 下开发的线切割实力软件;

◆ 可适用于各种运行速度块的PCI插板的新型主板。克服了原来只能用过时的带ISA槽的主板，大大地提高了控制的稳定性，大大地降低了电脑的故障率;

◆ 凭借着XP强大的网络功能，可实现数据交流和远程控制;

◆ 可嵌入式的控制系统，实现与AUTOCAD等多种设计软件无缝连接;

智能型BMXP编控系统

◆ 具有机械原点找寻功能从而实现了对各段螺距误差进行补偿，很大提高了机床控制的位置精度，尤其在伺服编码器闭环控制时，效果尤为突出;

◆ 具有大的数据库储存容量，软件带有工艺库，加工参数可随时在软件中调用，用户也可根据自己的经验调整加工参数建立数据库随时调用、增添或更改;

◆ 高频电源控制卡和软件控制卡合二为一，避免多卡控制的准确性差异和故障点多的弊端;

◆ 脉冲电源的控制参数直接由软件来控制,完善了脉冲电源输出的抗干扰能力,从而提高了加工工件的粗糙度,降低了钼丝的损耗.可选择多种脉冲电源波形适合各种加工情形，提高了切割高工件的能力;

◆ 简化了控制面板上的操作按钮，将大量的按扭功能直接由软件控制来实现;

BMXP编程软件的基本功能

坐标系：增量坐标、绝对坐标(伺服控制时);	图形坐标变换、缩放、旋转功能，图形跟踪显示功能;
直线、圆弧插补功能;	斜度加工功能;
上下异面加工功能;	短路、断丝处理功能;
停电记忆功能，加工结束自动停机功能;	自动对端面、对功能;
反向加工功能;	菜单技术、自动编程功能;
自动加过渡圆弧功能(任意，拐角功能);	数据传输;多刀切割功能;

数控系统的配置及其技术性能

◆ CNC的硬件组成：工业控制PC机： P4以上;1G内存;SSD固态硬盘;15″液晶彩色显示器;USB接口、以太网接口;

◆ CNC的软件组成及操作平台：CNC软件由自动编控系统功能模块组成;操作平台为Windows 。

◆ CNC系统的技术性能：4轴联动;斜度加工;

◆ CNC系统运行环境：电压为三相交流380V±(1%-10%)，频率50HZ±(1%-2%)；相对湿度控制在：40%～80%；周围环境清洁，不允许有腐蚀性气体和沉淀的灰尘以及加工时尘扬较大的机械设备；20m范围内无振动

服务于培训

服务与培训 服务承诺

◆ 免费负责调试;

◆ 产品实行三包服务一年，机床终身维修;

◆ 备件长期有偿优惠供应;

◆ 客户可派2-3名人员到公司进行免费操作培训及简单的维修培训，公司提供午餐一顿，差旅费自理;

◆ 售后服务:

设备出现故障后，用户可以来电联系解决，若无法通过电话解决，公司在有服务点的地区24小时内到达现场，在无服务点的地区72小时内到达现场，为客户排除故障;三包期内，除人为因素损坏外，公司提供免费提供维修服务，易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;

培训事项

◆ 公司配有教员、专用场地及设备，专门为客户编制的培训计划;

◆ 培训时间为5-10天(操作过所购类型机床者为佳)，由卖方提供免费培训;

◆ 培训地点：在卖方培训部、车间现场进行;

◆ 培训人数：由2-3名;

◆ 培训内容为：

1，掌握软件的使用;

2，机床的基本操作及注意事项;

3，机床的基本维护;

4，每阶段均设有考核;
