工作液循环过滤系统介绍
1.工作液循环系统主要由工作液槽(包括液面控制调节,液温控制装置油和抽油调节)和二组储油箱及过滤系统组成。
2.工作液槽采用钢板焊接结构,槽体正面门有自动和手动打开两种,采用耐油橡胶密封条密封,槽内左右侧装有液位调节机构:泄油抽拉板、液位控制、液温开关、冲、抽油阀等。
3.过滤箱亦称储油箱。工作液在油路中采用纸质过滤器径向过滤,一组中有两个过滤器串联使用,工作液泵为离心泵,由于安装在油箱底面,因此使用时无需打开泵帽,就可满足真空吸油。
4.工作原理:工作液由离心泵从储油箱中抽出,经过纸质过滤器和各调节阀后进入工作油槽,加工时可根据要求进行抽油或冲油,使用过的油可经液位调节溢流板和放油拉抽板流回储油箱。脏油经过初步沉淀后再溢流回吸油腔,完成一个循环过程。

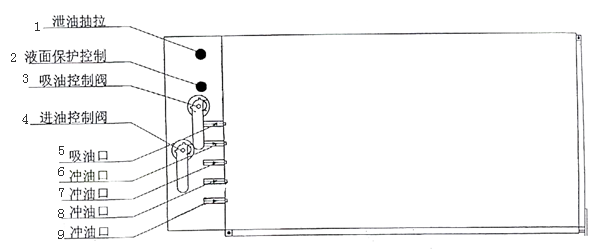

1:拉起后转90°,可供油。 4:控制进油大小。
2:可任意控制油位的高低。 5:吸油标牌。
3:控制吸油吸力大小。 6-9:冲油标牌。
