电极头

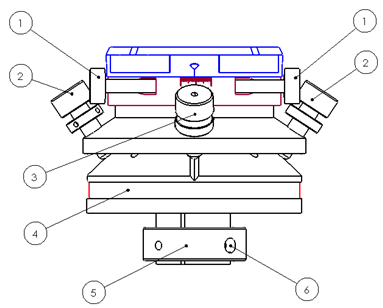

电极夹具用于电极的装卡和找正，是机床标准附件之一。它可实现电极小范围转角度，以及电极与工作台间相对几何位置调整两项功能，其结构见下图。
![{EFH@(YTM%JG4DHA]`KRDSQ.png](/UploadFiles/FCK/2015-07/6357136905139843757335879.png "{EFH@(YTM%JG4DHA]`KRDSQ.png")
电极夹具图
1.旋转调整螺栓 2.左右垂直调整螺栓
3.前后垂直调整螺栓 4.电极夹头与机械体之绝缘板
5.V型夹头 6.电极夹紧螺栓
说明：
可调夹具安装，请将电极夹具固定在电极夹具安装板上
注意:
电极夹具较重，安装时请务必用手托牢，以免其掉落，碰坏工作台！
