111中走丝线切割机床BMXP辅助绘图功能

文章出处:责任编辑:人气:-发表时间:2015-11-17 16:50【

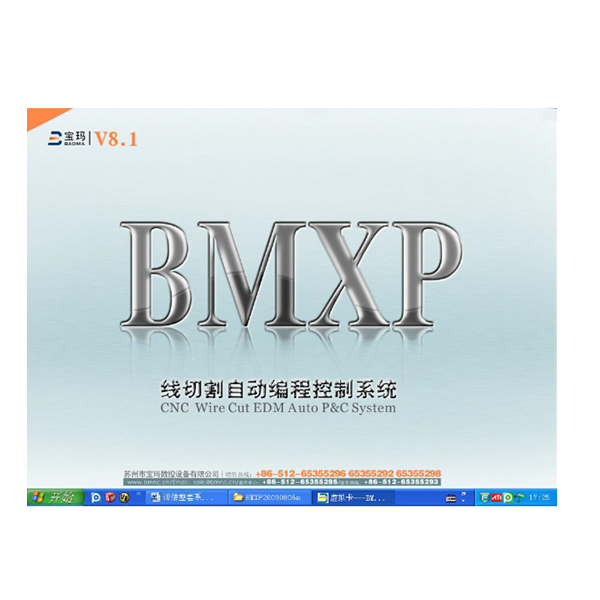

宝玛数控中走丝线切割机床BMXP For AutoCAD的辅助绘图功能,包括绘制阿基米德螺旋线、抛物线、渐开线、双曲线、摆线以及齿轮等,现介绍如下:

1.阿基米德螺线

执行“AutoCut”菜单下的“绘制特殊曲线”菜单下的“阿基米德螺旋线”命令,会弹出画阿基米德螺旋线对话框,输入阿基米德螺旋线的参数后,确定即可完成阿基米德螺旋线的绘制;阿基米德螺旋线的参数方程为  的参数包括参数t的范围和系数r的值,以及阿基米德螺旋线在图纸空间的旋转角度和基点坐标。

2.抛物线

执行“AutoCut”菜单下的“绘制特殊曲线”菜单下的抛物线命令,会弹出输入抛物线参数对话框,输入抛物线的参数,确定即可完成抛物线的绘制;抛物线y=k*x2的参数包括:抛物线x坐标的范围以及系数k的值,另外,还可以设置抛物线在图纸空间的旋转和平移。

3.渐开线

执行“AutoCut”菜单下的“绘制特殊曲线”菜单下的渐开线命令,会弹出画渐开线对话框,输入渐开线的参数后,确定即可完成渐开线的绘制;渐开线的参数方程为 的参数包括:基圆的半径、渐开线的展角以及渐开线在图纸空间的旋转角度和基圆圆心的位置。

4.双曲线

执行“AutoCut”菜单下的“绘制特殊曲线”菜单下的双曲线命令,会弹出输入双曲线参数对话框,输入双曲线的参数,确定即可完成双曲线的绘制;双曲线的参数方程为 的参数包括:a、b以及参数t的范围t1和t2(t1<t<t2),另外,还可以设置抛物线在图纸空间的旋转角度和基点的位置。

5.摆线

执行“AutoCut”菜单下的“绘制特殊曲线”菜单下的摆线命令,会弹出画摆线对话框,输入摆线的参数后,确定即可完成摆线的绘制;摆线的参数方程为 的参数包括系数r、摆角t以及摆线在图纸空间的旋转角度和基点的坐标。

6.齿轮


“AutoCut”菜单下的“绘制特殊曲线”菜单下的齿轮命令,弹出绘制齿轮对话框,在输入齿轮的基本参数后,预览后,即可将预览生成的齿轮轮廓线插入图纸空间。

7. 矢量文字

“AutoCut”菜单下的“绘制特殊曲线”菜单下的矢量文字命令,弹出插入矢量文字的对话框:

宝玛数控实力生产中走丝线切割机床,如有疑问欢迎来电咨询0512-65355296
