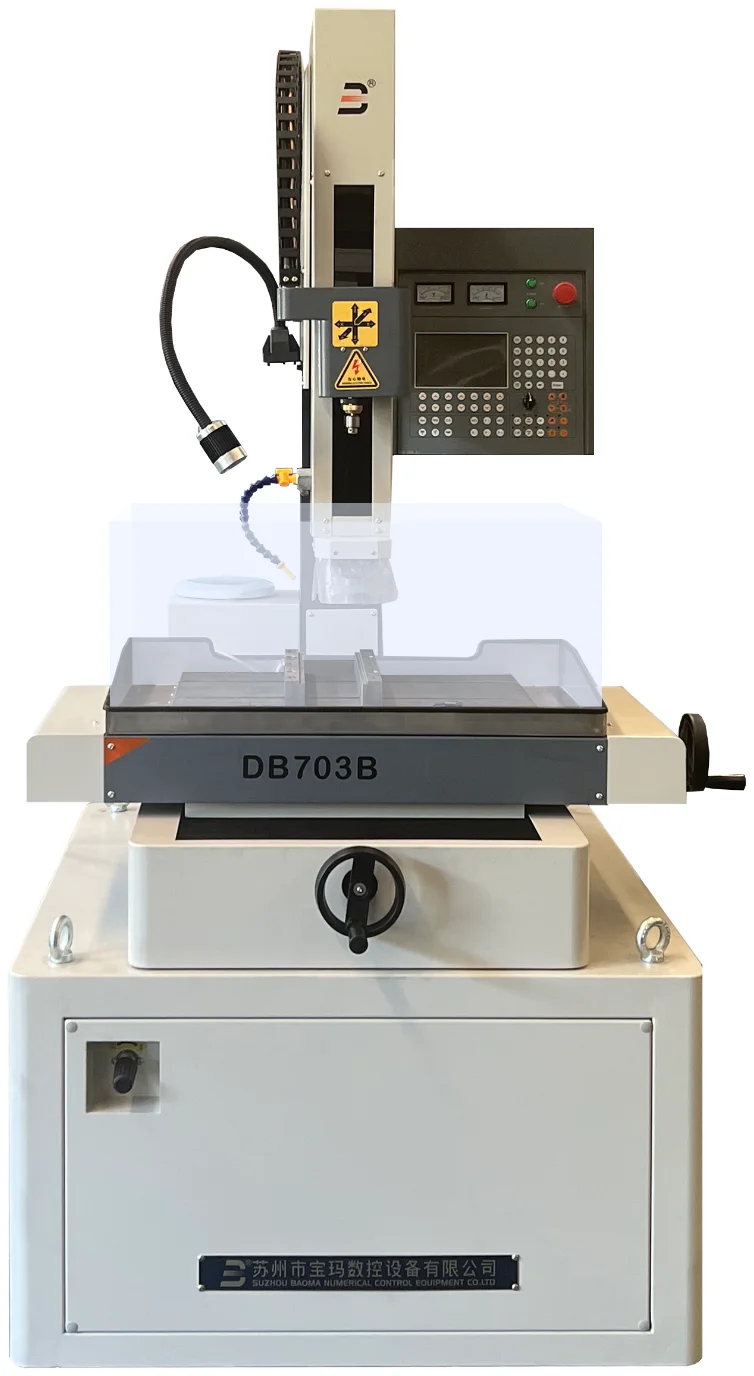

手动型穿孔机 DB703B
型号：DB703B
Z轴自动、XY轴手动，三轴数显一体化，工作台行程400×300mm，主轴行程380+(300)mm，最大加工电流30A，电极直径φ0.3~φ3.0mm，Z轴定深功能。
1. 天然大理石结构，具有绝缘性好，温度对精度影响小，耐腐蚀性强等特点，同时有效减低放电加工时两极间的可寄生电容，实现高效稳定的加工。 2. XYZW 四轴配置精密直线导轨，精密滚珠丝杠。 3. 电机旋转头采用钨钢耐片及多重防水结构,保证来头旋转同心度。 4. 主轴快速升降，最大行程 380mm 可一次装夹 500mm 的长电极,电极管浪费较低。 5. 最大加工深径比为 300：1。 6. 配备定深加工，一键抬升，一键加工等功能。 7. 三轴数显，液晶显示控制面板，带加工参数存储功能。 8. 内藏式水箱，一体陶瓷柱塞泵，外带标准桶装水适配器
产品特点
- 主轴快速升降，最大行程 380mm ，可一次装夹 500mm 的长电极,电极管浪费较低
- 三轴数显一体化
- Z轴精确定深
- 内藏式水箱，一体陶瓷柱塞泵，外带标准桶装水适配器
应用领域
- 常规模具穿孔
- 盲孔精密加工
- 大厚度工件穿孔
- 多材料通用加工
技术参数
| 参数名 | 规格值 |
|---|---|
| XY 行程 | 400*300 mm |
| 主轴行程 | 380mm【可使用 500mm 长度电极】 |
| 机头 w 轴二次行程 | 300mm |
| 工作台大理石尺寸 | 550*324mm |
| 水盘尺寸 | 730*410mm |
| 工件高度 | 300mm |
| 机床承载 | 300kg |
| 机床重量 | 650kg |
| 机头 w 轴二次升降 | 电动 |
| 加工孔径 | Ø0.3~Ø3mm |
| 机床额定功率 | 4.2KW |
| 加工电流 | 30A |
| 加工方式 | 一键加工 |
| 主轴快速升降,最大调节速度 | 1200mm/min |
| 旋转速度 | 130 r/pm 可调 |
| 加工数据库 | 标配 |
| 修电极功能 | 标配 |
| 参数存储功能 | 标配 |
| 断电记忆 | 标配 |
| 定深功能 | 标配 |
| 机床输入电源 | 3 相 380V50hz |
| 机床外形尺寸 | 1100*1100*2100 mm |
