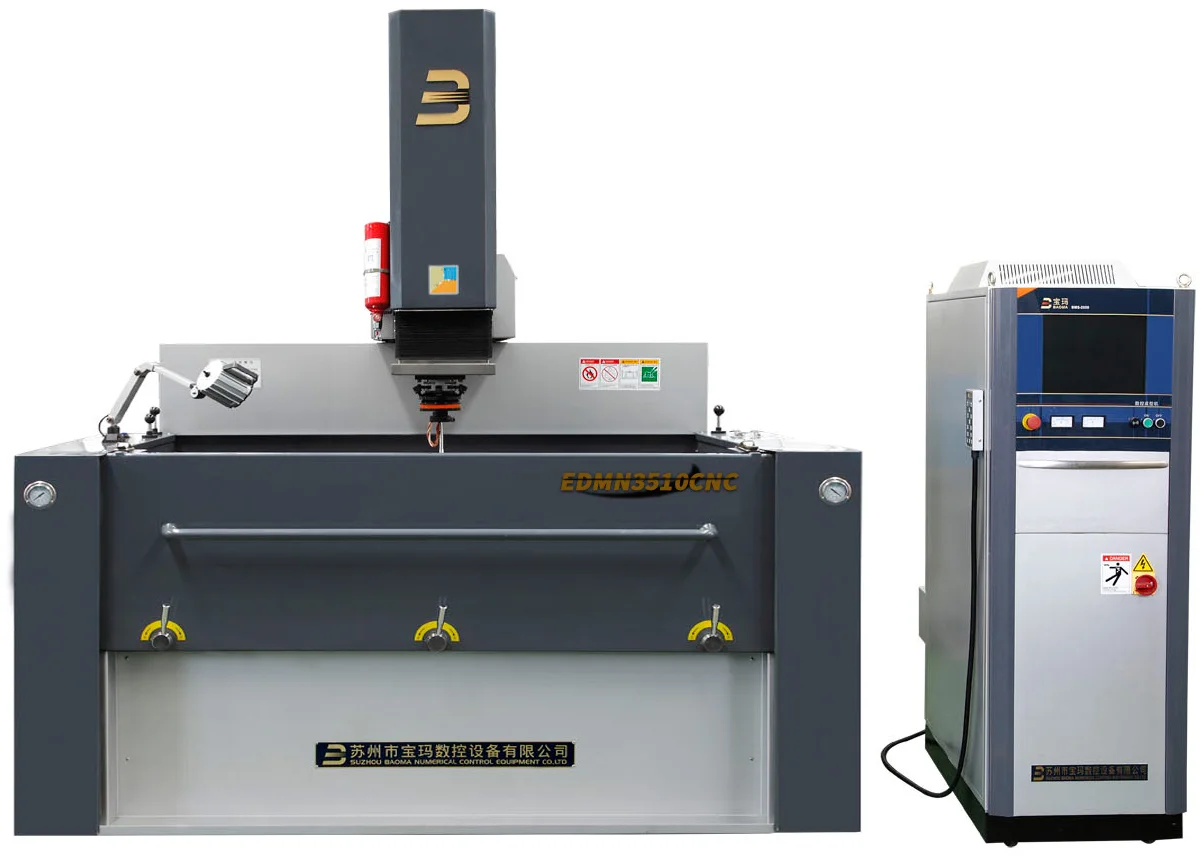

EDMN3510CNC 双牛头三轴数控交流伺服电火花成型机
型号：EDMN3510CNC
双牛头三轴数控交流伺服电火花成型机，XYZ行程2400×1000×650mm，工作台承重15000kg，整机重量26000kg，为最大规格牛头型成型机，适合超大型模具加工。
EDMN3510CNC双牛头型三轴数控电火花成型机，牛头结构设计，工件固定不动，主轴横向移动加工。配置三轴联动CNC数控系统，伺服控制，智能化高频电源。最大电极重量220kg，是EDMN系列行程最大的机型，适合最大型重型工件的电火花成型加工，满足极端尺寸零件加工需求。
产品特点
- 台湾银泰直线导轨
- 松下交流伺服驱动
- 固定工作台箱型结构
- 最大规格牛头型
- 适合超大型模具加工
应用领域
- 最大型重型模具
- 航空航天超大件
- 重工业最大型零件
- 大型船舶零件
- 核工业大型件
- 大型发电设备零件
技术参数
| 参数名 | 规格值 |
|---|---|
| XYZ行程(mm) | 双头2400×1000×650 |
| 台面尺寸(mm) | 3500×1200 |
| 主轴承重(kg) | 220 |
| 工作台承重(kg) | 15000 |
| 附件安装板与工作台距离(mm) | 750-1400 |
| 工作槽尺寸(mm) | 4000×1800×700 |
| 工作油箱总容量(L) | 1500×2 |
| 主机外形净尺寸(mm) | 5350×5100×3950 |
| 整机重量(kg) | 双头26000 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | Ra≤0.2μm |
| 输入功率 | 9KVA |
| 最大控制轴数 | 三轴三联动(标配)、四轴四联动(选配) |
