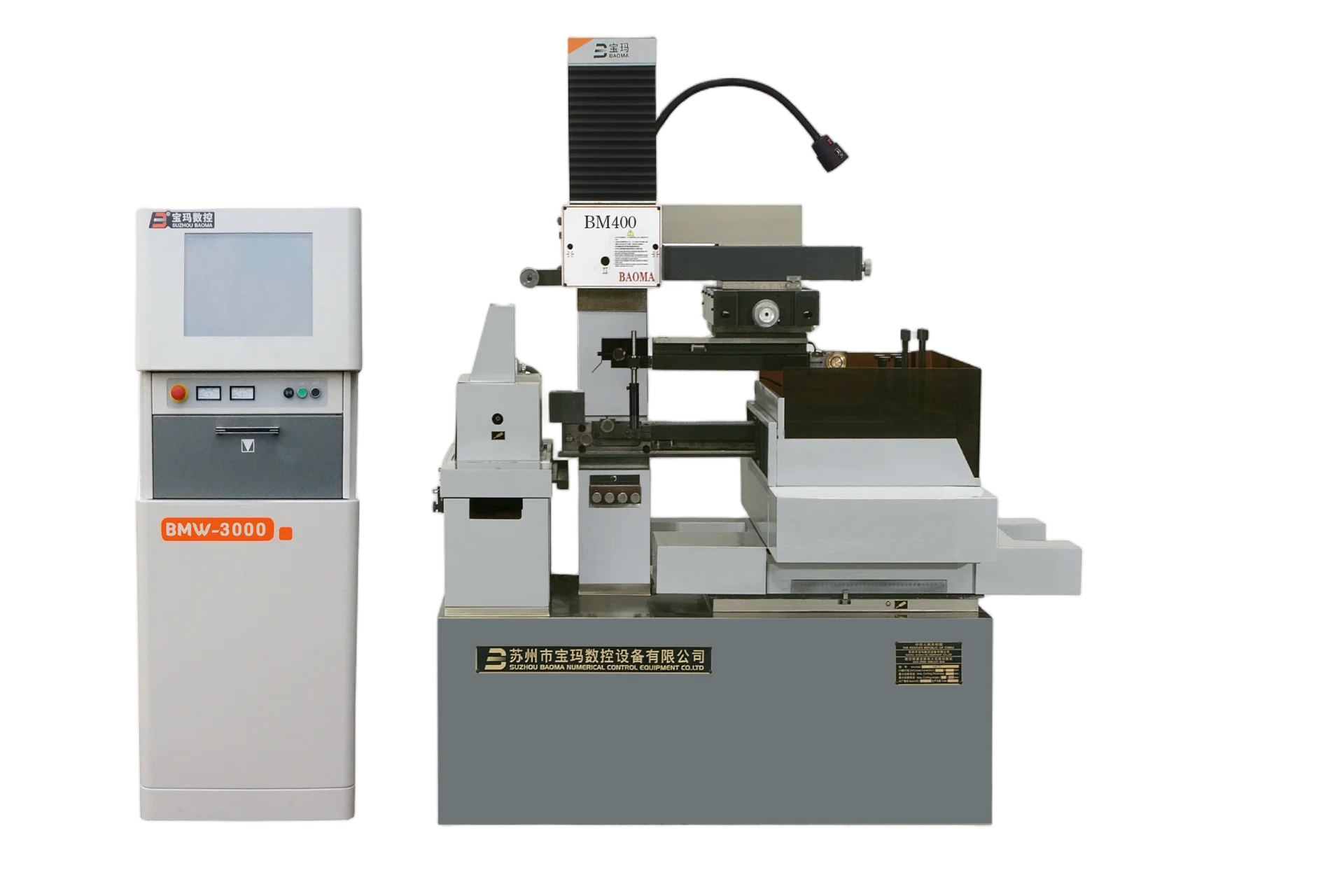

伺服控制中走丝线切割机床
型号：BM400~BM120×100
采用BMXP编控系统（Windows平台），伺服控制，配置BMW型电柜，高强度铸铁床身，精密滚珠丝杠和直线导轨，适合精密模具加工。
宝玛BM系列中走丝线切割机床，采用BMXP编控一体化软件（Windows平台），伺服控制，配置BMW型电柜。床身采用高强度铸铁HT250，经两次高温退火处理，确保长期使用精度稳定。精密滚珠丝杆与直线导轨传动，粗糙度Ra≤1.2μm。适合精密模具、电子零件、仪器仪表等精密加工场景，是中小型模具厂的理想选择。
产品特点
- 伺服控制，精度高
- BMXP编控系统，Windows操作平台
- 精密滚珠丝杠+直线导轨
- 三层过滤水箱，延长工作液寿命
- BMW型电柜，高温老化处理
应用领域
- 精密模具加工
- 电子零件制造
- 仪器仪表零件
- 五金冲压模具
- 塑料模具
- 量具夹具制造
可选型号
| 型号 | C | D | F/F-SD | R | K/K-SD | I | W/W-SD | L |
|---|---|---|---|---|---|---|---|---|
| 最大切割厚度 | 300 | 500 | 500/400 | 800 | 800/700 | 1000 | 1000/900 | 1500 |
| 加工锥度 (100mm 厚以内 ) | 6° | 6° | 60° /40° | 6° | 60° /40° | 6° | 60° /40° | 6° |
技术参数
| 参数名 | BM400 | BM500 | BM630 | BM800 | BM100×80 | BM120×100 |
|---|---|---|---|---|---|---|
| 工作台行程 （mm） | 320×400 | 400×500 | 500×630 | 630×800 | 800×1000 | 1000×1200 |
| U/V轴行程（mm） | 24 × 24 | 24 × 24 | 24 × 24 | 24 × 24 | 24 × 24 | 24 × 24 |
| 工作台尺寸（mm） | 415 ×635 | 500×785 | 520×900 | 660×1100 | 830×1340 | 1090×1600 |
| 工作台承载（kg） | 400 | 500 | 800 | 3000 | 3000 | 5000 |
| 整机重量（kg） | 1500 | 1700 | 2300 | 4500 | 5500 | 7000 |
| 加工精度（mm） | ≤ ±0.006 | ≤ ±0.006 | ≤ ±0.006 | ≤ ±0.006 | ≤ ±0.006 | ≤ ±0.01 |
| 可选型号 | F /F-SD | F /F-SD | F /F-SD、R、K/ K-SD、I、W/ W-SD、L | F /F-SD、R、K/ K-SD、I、W/ W-SD、L | F /F-SD、R、K/ K-SD、I、W/ W-SD、L | F /F-SD、R、K/ K-SD、I、W/ W-SD、L |
| 加工面粗糙度 | 一次切割≤2.5μm，多次切割≤1.2μm | 一次切割≤2.5μm，多次切割≤1.2μm | 一次切割≤2.5μm，多次切割≤1.2μm | 一次切割≤2.5μm，多次切割≤1.2μm | 一次切割≤2.5μm，多次切割≤1.2μm | 一次切割≤2.5μm，多次切割≤1.2μm |
| 丝杆及导轨 | 精密滚珠丝杆 / 精密直线导轨 | 精密滚珠丝杆 / 精密直线导轨 | 精密滚珠丝杆 / 精密直线导轨 | 精密滚珠丝杆 / 精密直线导轨 | 精密滚珠丝杆 / 精密直线导轨 | 精密滚珠丝杆 / 精密直线导轨 |
| 最大切割效率 | 150mm²/min | 150mm²/min | 150mm²/min | 150mm²/min | 150mm²/min | 150mm²/min |
| 最大切割电流 | 6A | 6A | 6A | 6A | 6A | 6A |
| 机床消耗功率 | 3kW | 3kW | 3kW | 3kW | 3kW | 3kW |
| 机床供电电源 | 3N~380V/50Hz | 3N~380V/50Hz | 3N~380V/50Hz | 3N~380V/50Hz | 3N~380V/50Hz | 3N~380V/50Hz |
| 电极丝直径 | Φ0.15～Φ0.20mm | Φ0.15～Φ0.20mm | Φ0.15～Φ0.20mm | Φ0.15～Φ0.20mm | Φ0.15～Φ0.20mm | Φ0.15～Φ0.20mm |
| 电柜型号 | BMW3000 | BMW3000 | BMW3000 | BMW3000 | BMW3000 | BMW3000 |
