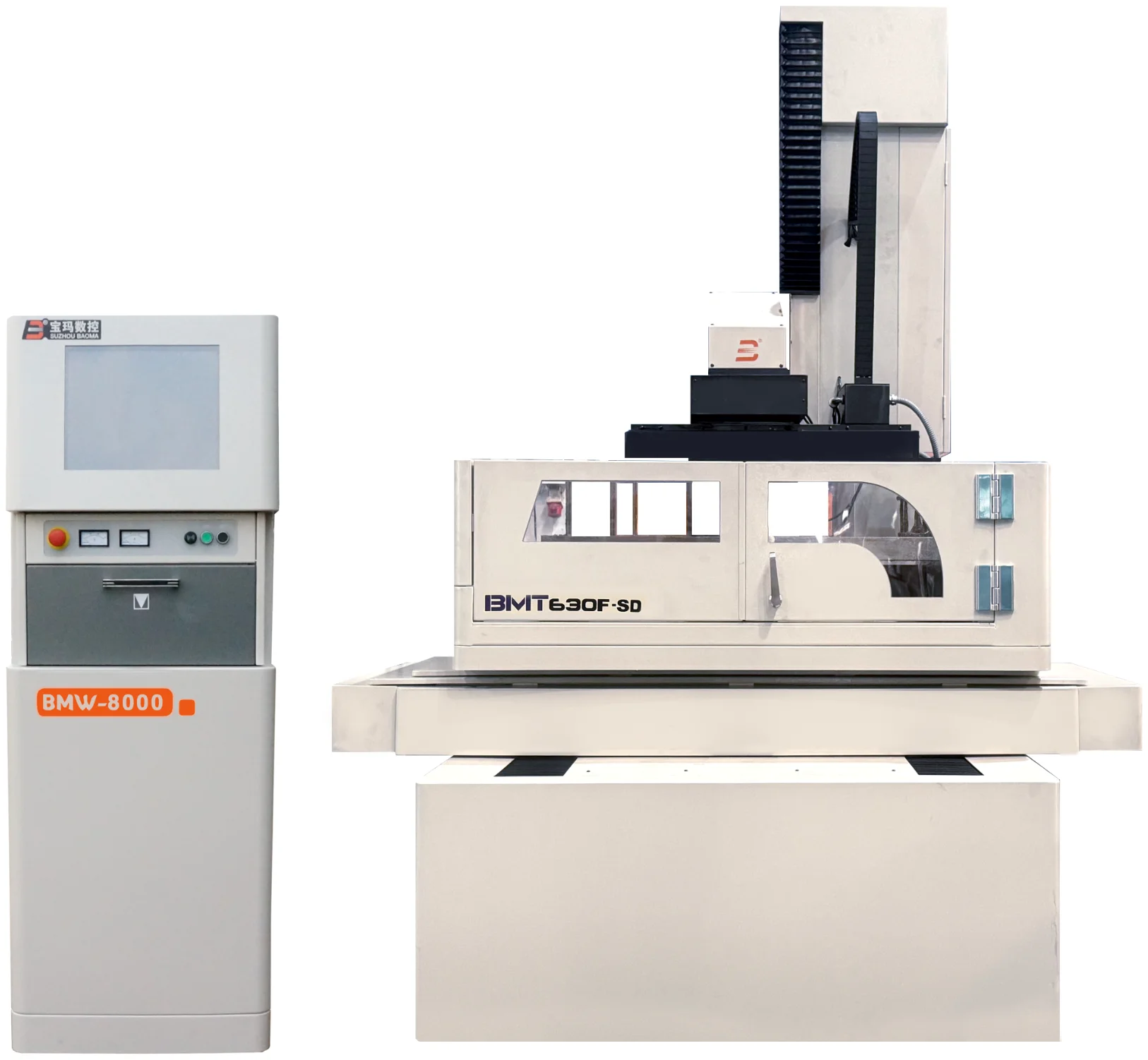

大锥度中走丝线切割 BMT630F-SD
型号：BMT630F-SD
BMT630F-SD大锥度中走丝电火花线切割机床，最大锥度±30°（工件厚度≤45mm），采用交流伺服控制，配置BMW8000型电柜。UV行程280×280mm，适合大锥度模具加工。床身采用高强度铸铁HT250，两次高温退火处理。采用BMXP中走丝线切割编控一体化软件，支持上下异面加工功能。
BMT630F-SD采用独特摇摆式随动结构，实现最大±30°（45mm厚以内）的大锥度加工，远超普通中走丝机床锥度范围。五轴数控BMW8000智能电柜，支持大锥度修刀、斜顶跳步切割等特殊工艺。
产品特点
- 最大锥度±30°（工件厚度≤45mm）
- 摇摆式随动大锥度机构
- 大锥度修刀工艺
- 斜顶跳步切割功能
应用领域
- 斜面零件加工
- 大锥度模具
- 斜孔切割
- 特殊形状零件
技术参数
| 参数名 | 规格值 |
|---|---|
| XY行程 | 500×630 mm |
| UV行程 | 280×280mm |
| 台面尺寸 | 600×900mm |
| 切割厚度 | 500 mm |
| 加工精度 | ≤ ±0.005 mm |
| 最佳粗糙度 | Ra ≤0.8 μm |
| 最大加工锥度 (45mm 厚以内 ) | ±30° |
| 最大加工电流 | 10 A |
| 最大加工效率 | 300 mm² /min |
| 丝杆及导轨 | 五轴滚珠丝杆 / 精密直线导轨 |
| 数控轴 | XYUVZ 五轴 |
| 双向智能紧丝系统 | 标配 |
| 手控装置 | 标配 |
| 钛合金加工功能 | 标配 |
| 工作液过滤形式 | 多层超精过滤 ( 过滤精度 5 μm) |
| 电柜配置 | BMW8000 |
