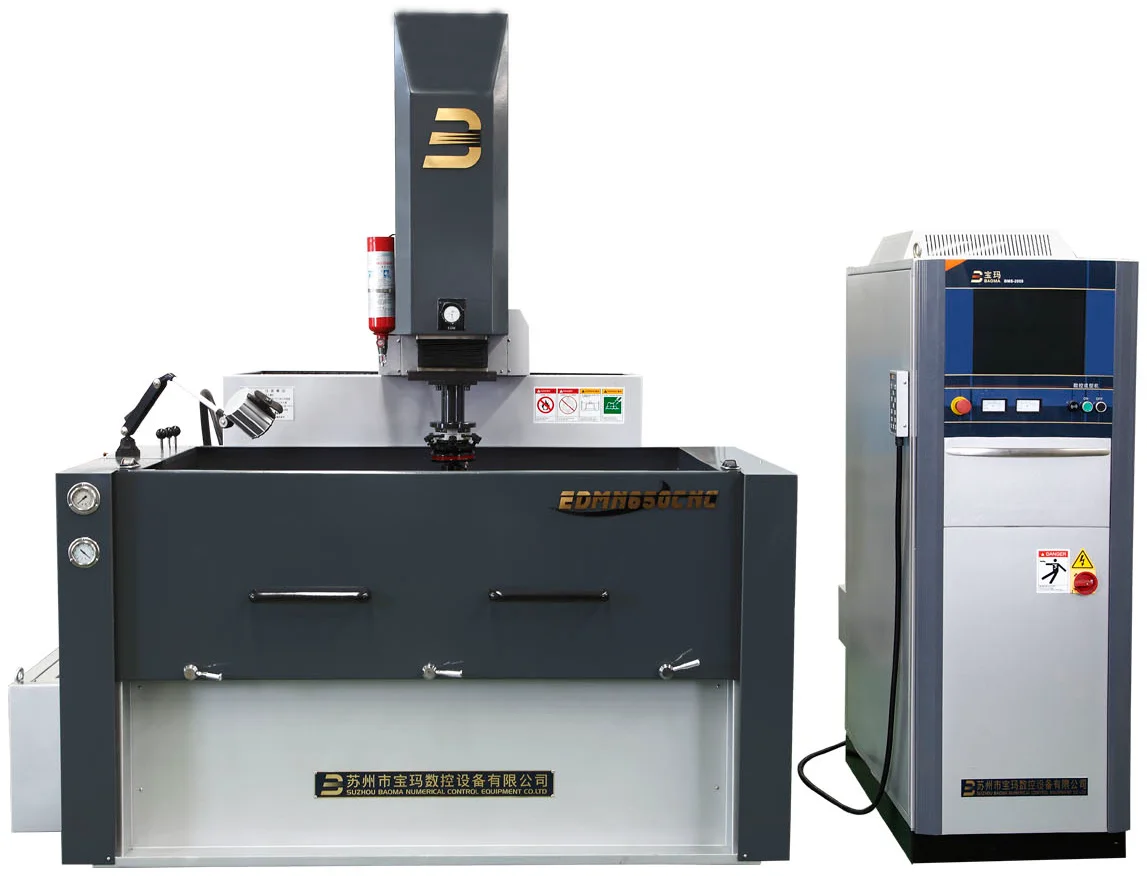

EDMN650CNC 单牛头三轴数控交流伺服电火花成型机
型号：EDMN650CNC
单牛头三轴数控交流伺服电火花成型机，XYZ行程600×400×350mm，工作台承重2000kg，整机重量3500kg，适合汽车、家电等大型模具加工。
EDMN650CNC牛头型三轴数控电火花成型机，牛头结构设计，工件固定不动，主轴横向移动加工。配置三轴联动CNC数控系统，伺服控制，智能化高频电源。最大电极重量80kg，适合大型重型工件的电火花成型加工，是大型模具厂的主力机型。
产品特点
- 固定工作台箱型结构
- 台湾银泰直线导轨
- 松下交流伺服驱动
- 手拉备重升降前门
- 适合大型模具加工
应用领域
- 大型重型模具型腔
- 大型汽车模具
- 重型机械零件
- 大型注塑模具
- 航空航天大型件
- 大型冲压模具
技术参数
| 参数名 | 规格值 |
|---|---|
| XYZ行程(mm) | 600×400×350 |
| 台面尺寸(mm) | 900×500 |
| 主轴承重(kg) | 80 |
| 工作台承重(kg) | 2000 |
| 电极头平面与工作台距离(mm) | 450-800 |
| 油槽内腔尺寸(mm) | 1600×980×540 |
| 工作油箱总容量(L) | 1100 |
| 主机外形净尺寸(mm) | 2450×2900×2600 |
| 整机重量(kg) | 3500 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | Ra≤0.2μm |
| 输入功率 | 9KVA |
| 最大控制轴数 | 三轴三联动(标配)、四轴四联动(选配) |
