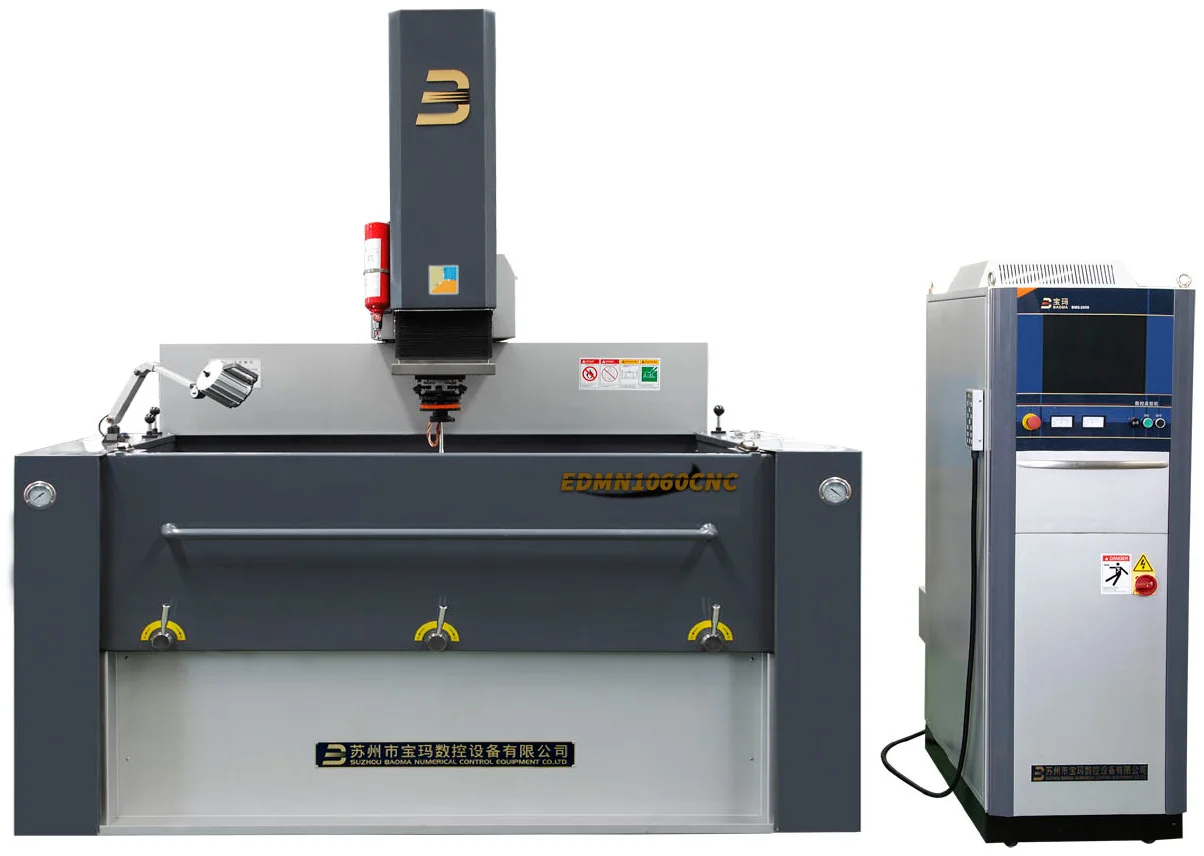

EDMN1060CNC 单牛头三轴数控交流伺服电火花成型机
型号：EDMN1060CNC
单牛头三轴数控交流伺服电火花成型机，XYZ行程1000×600×450mm，工作台承重4000kg，整机重量5500kg，适合超大型汽车模具加工。
EDMN1060CNC牛头型三轴数控电火花成型机，牛头结构设计，工件固定不动，主轴横向移动加工。配置三轴联动CNC数控系统，伺服控制，智能化高频电源。最大电极重量120kg，是EDMN系列中的大型机型，适合超大型重型工件的电火花成型加工。
产品特点
- 台湾银泰直线导轨
- 松下交流伺服驱动
- 固定工作台箱型结构
- 手拉备重升降前门
- 超大行程超重载设计
应用领域
- 超大型重型模具
- 航空航天超大件
- 重工业超大零件
- 大型汽车模具
- 船舶制造大型件
- 核工业零件
技术参数
| 参数名 | 规格值 |
|---|---|
| XYZ行程(mm) | 1000×600×450 |
| 台面尺寸(mm) | 1380×800 |
| 主轴承重(kg) | 120 |
| 工作台承重(kg) | 4000 |
| 电极头平面与工作台距离(mm) | 550-1000 |
| 油槽内腔尺寸(mm) | 2100×1300×600 |
| 工作油箱总容量(L) | 1800 |
| 主机外形净尺寸(mm) | 2500×3550×3180 |
| 整机重量(kg) | 5500 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | Ra≤0.2μm |
| 输入功率 | 9KVA |
| 最大控制轴数 | 三轴三联动(标配)、四轴四联动(选配) |
