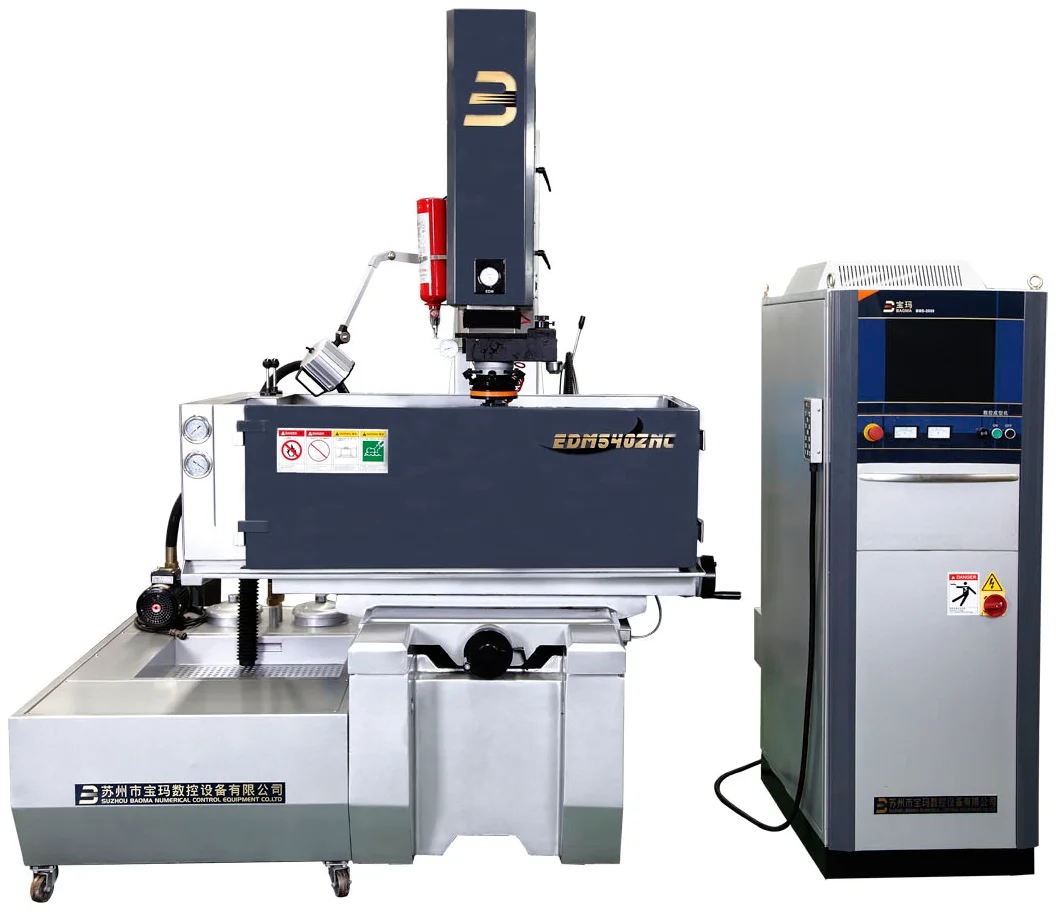

EDM540ZNC 单轴数控交流伺服电火花成型机
型号：EDM540ZNC
单轴数控交流伺服电火花成型机，XY行程500×400mm，工作台承重1300kg，油箱容量540L，适合高精度中大型模具加工。
EDM540ZNC单轴数控电火花成型机，配置ZNC单轴数控系统，伺服控制，智能化高频电源。工作台行程500*400mm，主轴Z轴数控，表面粗糙度Ra≤0.2μm。ZNC单轴数控性价比高，操作简便，适合中小型模具型腔、常规电火花成型加工，是中小型模具厂的经济型选择。
产品特点
- 10段自动修细功能
- 镜面加工电路
- 15寸LCD彩色显示屏
- 台湾ABBA直线导轨
- 松下交流伺服驱动
应用领域
- 中小型模具型腔
- 常规电火花成型
- 精密冲压模具
- 注塑模具型腔
- 五金模具
- 量具夹具制造
技术参数
| 参数名 | 规格值 |
|---|---|
| XY行程(mm) | 500×400 |
| 台面尺寸(mm) | 800×500 |
| 主轴伺服行程(mm) | 200+250 |
| 主轴承重(kg) | 150 |
| 工作台承重(kg) | 1300 |
| 电极头端面与工作台距离(mm) | 200-680 |
| 油槽内腔尺寸(mm) | 1250×700×500 |
| 工作油箱总容量(L) | 540 |
| 外形尺寸(mm) | 2200×1700×2500 |
| 整机重量(kg) | 2200 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | ≤0.2 Raμm(加平动头) |
| 输入功率 | 9KVA |
| 电箱类型 | LCD显示含电脑辅助逻辑控制系统 |
