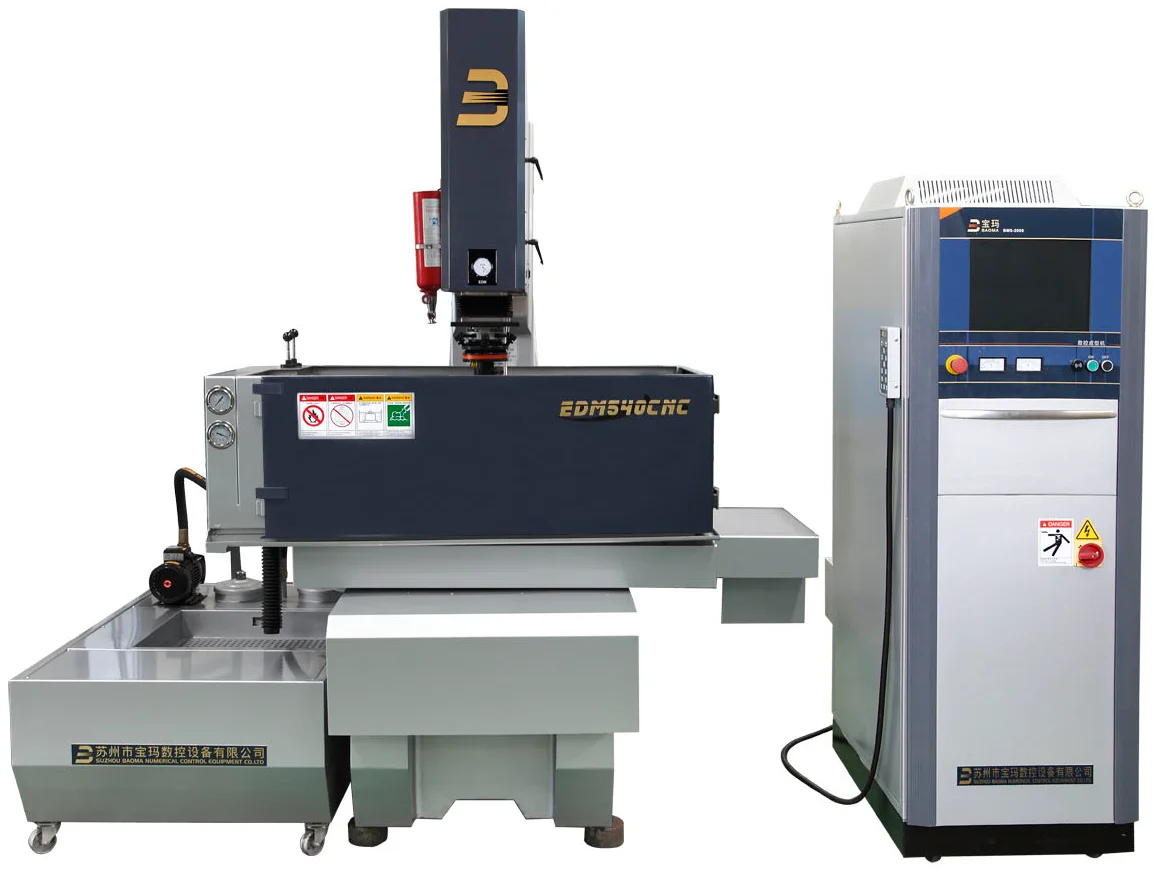

EDM540CNC 三轴数控交流伺服电火花成型机
型号：EDM540CNC
宝玛大型三轴数控C型结构成型机，工作台800×500mm，主轴行程200mm+辅助行程300mm，最大承重1300kg，松下AC伺服控制。全系列均可选配数控分度头（第四轴），实现圆柱工件多面成型加工。
EDM540CNC三轴数控电火花成型机，配置三轴联动CNC数控系统，伺服控制，智能化高频电源。工作台行程500×400，最大电极重量150kg，表面粗糙度Ra≤0.2μm。较大工作台行程适合中大型模具型腔加工，三轴联动确保复杂型腔的高精度自动加工。
产品特点
- 800×500mm大工作台
- 承重1300kg
- 540L大容量过滤箱
- 总Z行程500mm
- 可选配数控分度头（第四轴）
应用领域
- 中大型模具型腔
- 汽车零件模具
- 家电模具型腔
- 精密冲压模具
- 注塑模具型腔
- 精密机械零件
技术参数
| 参数名 | 规格值 |
|---|---|
| XYZ行程(mm) | 500×400×(200+300) |
| 台面尺寸(mm) | 800×500 |
| 主轴承重(kg) | 150 |
| 工作台承重(kg) | 1300 |
| 电极头低部至工作台面距离(mm) | 110-620 |
| 油槽内腔尺寸(mm) | 1280×750×480 |
| 工作油箱总容量(L) | 540 |
| 外形尺寸(mm) | 2200×1700×2500 |
| 整机重量(kg) | 2200 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | Ra≤0.2μm |
| 输入功率 | 9KVA |
| 各轴分辨率 | 1μm(松下交流伺服) |
| 最大控制轴数 | 三轴三联动 |
