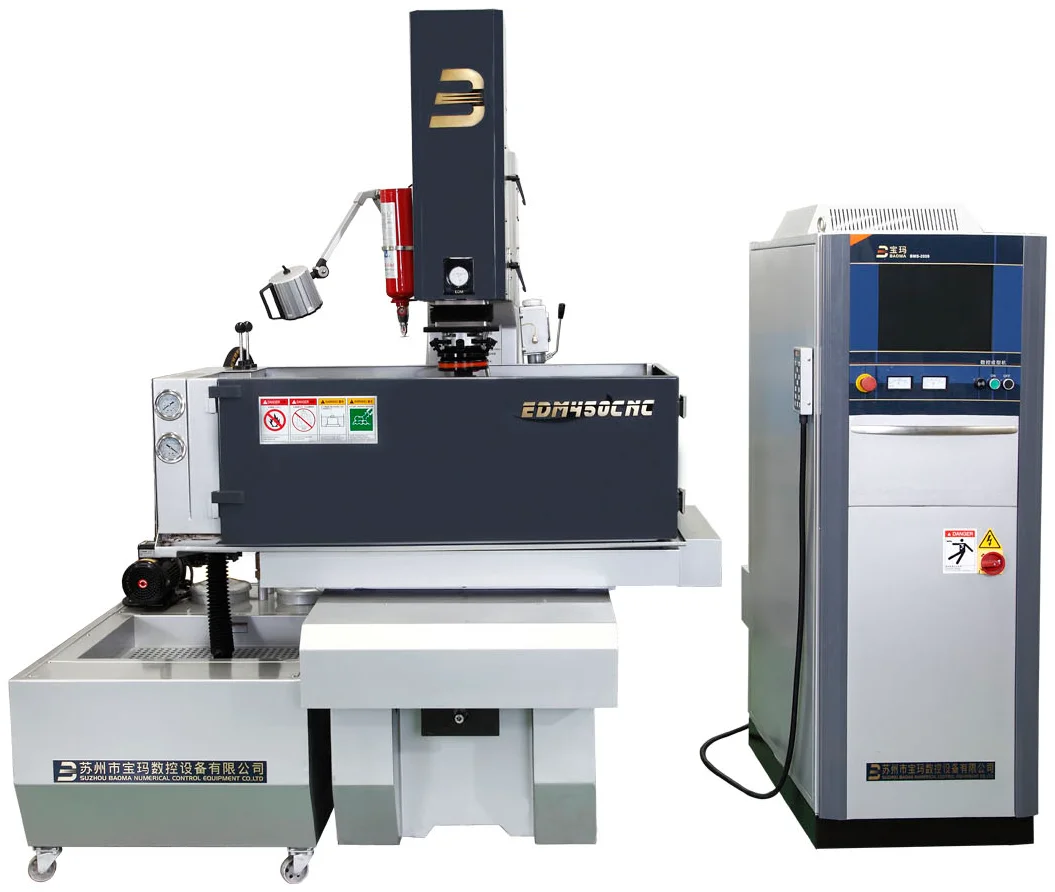

EDM450CNC 三轴数控交流伺服电火花成型机
型号：EDM450CNC
三轴数控交流伺服电火花成型机，XYZ行程450×350×(200+200)mm，工作台承重1000kg，三轴松下交流伺服驱动，支持国际标准G代码编程。
EDM450CNC三轴数控电火花成型机，配置三轴联动CNC数控系统，伺服控制，智能化高频电源。工作台行程450×350，主轴Z轴行程200mm，最大电极重量150kg，表面粗糙度Ra≤0.2μm。三轴联动实现复杂型腔自动加工，适合精密模具型腔、复杂曲面零件的高精度电火花成型加工。
产品特点
- 三轴松下交流伺服驱动
- 国际标准G代码编程
- 神经网络自动计算加工
- 自动定位功能
- 断电复归功能
- 可选配第四轴
应用领域
- 精密模具型腔
- 复杂曲面零件
- 精密冲压模具
- 注塑模具型腔
- 精密机械零件
- 电子连接器模具
技术参数
| 参数名 | 规格值 |
|---|---|
| XYZ行程(mm) | 450×350×(200+200) |
| 台面尺寸(mm) | 700×400 |
| 主轴承重(kg) | 150 |
| 工作台承重(kg) | 1000 |
| 电极头低部至工作台面距离(mm) | 50-450 |
| 油槽内腔尺寸(mm) | 1200×660×450 |
| 工作油箱总容量(L) | 470 |
| 整机重量(kg) | 1800 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | Ra≤0.2μm |
| 输入功率 | 9KVA |
| 各轴分辨率 | 1μm(松下交流伺服) |
| 最大控制轴数 | 三轴三联动 |
| 双向定位精度X/Y | 0.011/500mm |
| 单项重复定位精度X/Y | 0.005/500mm |
