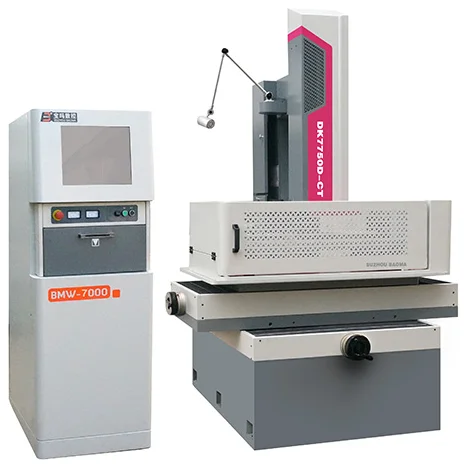

DK7750D-CT 电火花中走丝线切割机床
型号：DK7750D-CT
配置BMW3000/BMW7000电柜，步进控制，双向自动紧丝装置实现钼丝恒张力加工，工作台行程500×630mm，Z轴C型结构，最大切割效率>120mm²/min（BMW3000）或>200mm²/min（BMW7000）。
宝玛DK7750D-CT恒张力中走丝线切割机床，配置BMW3000或BMW7000电柜（可选），步进控制，双向自动紧丝装置实现钼丝恒张力加工。工作台行程500×630mm，Z轴C型结构，最大切割效率>120mm²/min（BMW3000）或>200mm²/min（BMW7000），粗糙度Ra≤1.5μm（BMW3000）或Ra≤1.0μm（BMW7000）。恒张力系统有效减少断丝，提升切割稳定性，适合高精度模具加工。
产品特点
- 双向自动紧丝装置，实现钼丝恒张力加工
- Z轴C型结构，刚性更强
- BMW7000高性能电柜可选，效率>200mm²/min
- 大工作台900×520mm，承载800kg
- 加工精度±0.006mm
应用领域
- 高精度模具加工
- 精密冲压模具
- 电子连接器模具
- 精密机械零件
- 医疗器械零件
- 航空精密件
技术参数
| 参数名 | 规格值 |
|---|---|
| 工作台行程 | 630mm × 500mm（X×Y） |
| 工作台尺寸 | 900mm × 600mm |
| 工作台承载 | 800kg |
| UV行程 | 24mm × 24mm |
| 最大切割厚度 | 500mm |
| 最大锥度 | 6°（100mm内可达） |
| 最大切割效率 | >120mm²/min（BMW3000）/ >200mm²/min（BMW7000） |
| 最大切割电流 | 10A |
| 粗糙度 | Ra≤1.5μm（BMW3000）/ Ra≤1.0μm（BMW7000） |
| 加工精度 | ±0.006（Φ10mm） |
| 电极丝直径 | Φ0.15～Φ0.20mm |
| 机床外形尺寸 | 2000mm × 1670mm × 1800mm |
| 整机重量 | 2300kg |
| 床身结构 | 全封闭式，Z轴C型结构 |
| 丝杆及导轨 | 精密滚珠丝杆/精密直线导轨 |
| 割铝装置 | 标配 |
| 钛合金加工功能 | 标配 |
| 电动升降装置 | 标配 |
| 二轴数显 | 选配 |
| 手控盒 | 标配 |
| 工作液过滤形式 | 3层超精过滤（过滤精度8μm） |
| 电柜型号 | BMW7000电柜（可选BMW3000 ） |
