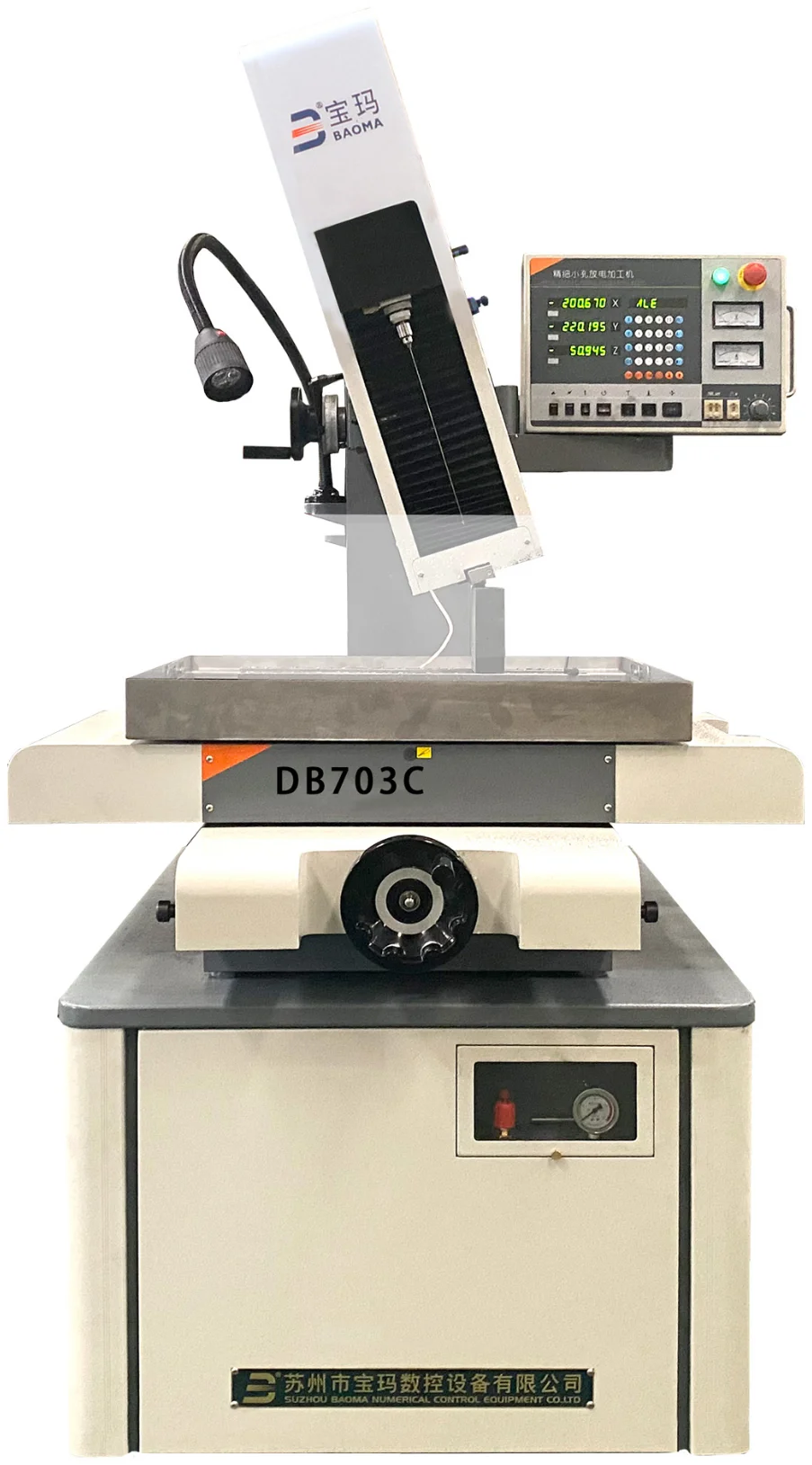

手动型穿孔机 DB703C（摆动型）
型号：DB703C
Z轴自动、XY轴手动，机头可手动摆动±45°，适合斜孔加工，三轴数显一体化，工作台行程400×300mm，Z轴行程300+(300)mm，电极直径φ0.3~φ3.0mm，Z轴定深。
DB703C是针对斜孔加工需求开发的特殊型号，Z轴主轴可摆动±45°，满足各类斜孔、倾斜面穿孔加工需求。Z轴伺服电机快速回退，三轴数显，Z轴精确定深。可配硬质合金密封旋转头，延长导头使用寿命。
产品特点
- 机头摆动±45°斜孔加工
- 三轴数显一体化
- Z轴精确定深
- 大理石台面
应用领域
- 斜孔精密加工
- 倾斜面穿孔
- 复杂角度孔加工
- 模具斜孔加工
技术参数
| 参数名 | 规格值 |
|---|---|
| 工作台面尺寸 | 486×310 mm |
| 工作台行程 | 400×300 mm |
| Z 轴行程（二次） | 300+（300） |
| 加工深度 | 0~300 |
| 电极装夹范围 | φ0.3~φ3.0mm |
| 工作台承受重量 | 300 kg |
| 工作液箱容量 | 30L |
| 机床外形尺寸 | 1236×1025×1934 mm |
| 机床重量 | 700 kg |
| Z 轴摆动角度 | ±45° |
| 二次行程控制方式 | 电动 |
| 数显 | 三轴数显 |
| Z 轴定深功能 | 标配 |
| 最大加工速度 | 50~60 mm/min（视材料和电极） |
| 最大加工电流 | 30 A |
| 工作液 | 工业纯净水 / 自来水 / 水基 |
| 机床供电电源 | 380V/50Hz |
| 最大消耗功率 | 3.5 KVA |
| 数控轴 | 单轴 |
