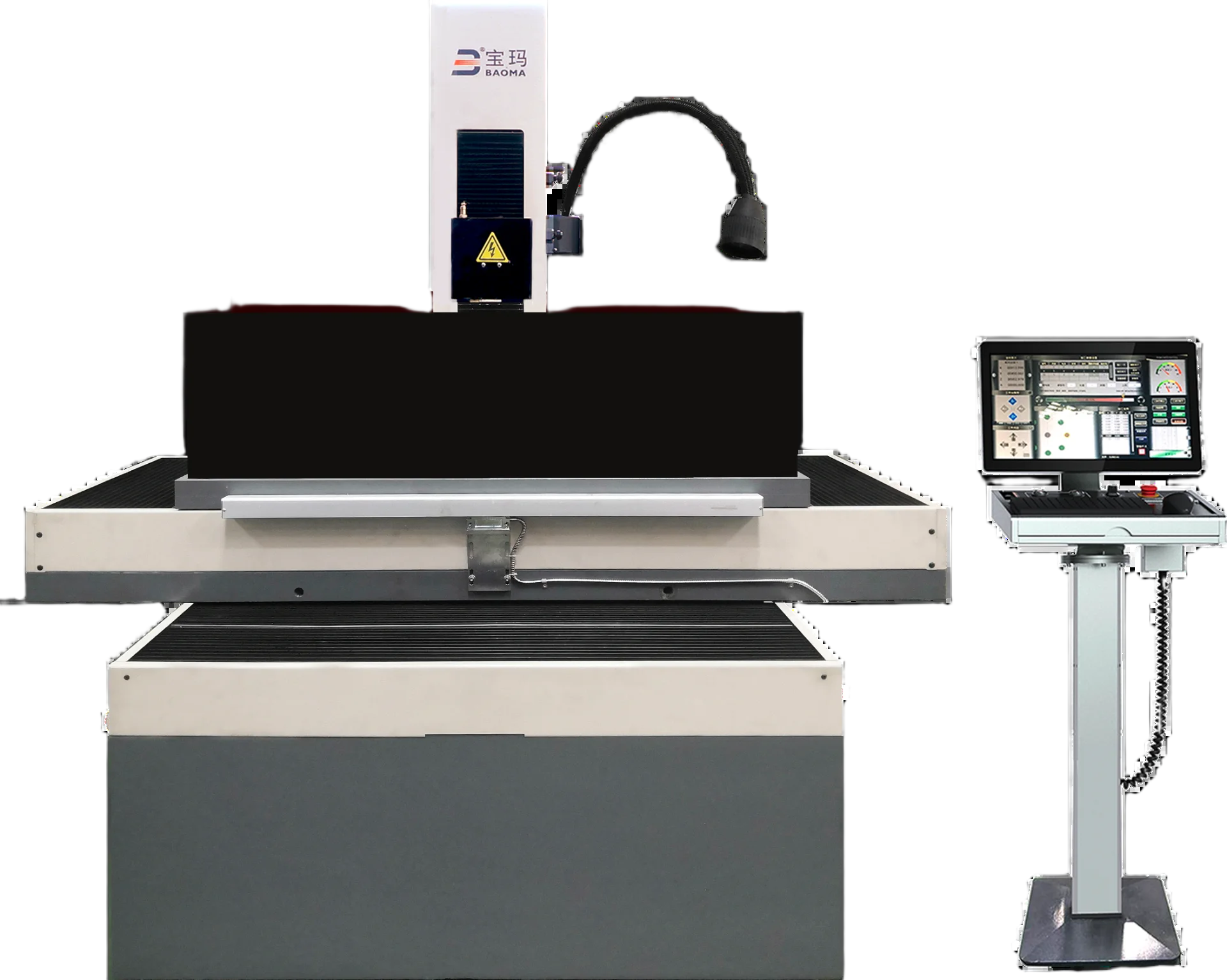

全数控穿孔机 BMD703-800CNC
型号：BMD703-800CNC
XYZ三轴全数控，工作台行程800×630mm，最大承重3000kg，工作台面660×1100mm，Z轴二次行程300+(300)mm，机床重量4000kg，适合超大型工件精密穿孔。
BMD703-800CNC全数控电火花穿孔机，21寸触摸屏CNC控制系统，交流伺服驱动，工作台行程800mm，最小加工孔径0.1mm，加工精度±0.01mm，最大加工深度300mm。超大工作台行程适合大型工件的穿孔加工，全数控系统实现自动化批量加工，适合大型模具排气孔、大型零件深孔加工。
产品特点
- 800×630mm超大行程
- 承重3000kg
- 台面660×1100mm
- 点式夹具
应用领域
- 大型模具排气孔
- 大型零件深孔
- 大型工件批量穿孔
- 航空航天大型件穿孔
- 重工业大型零件
- 大型冲压模具穿孔
技术参数
| 参数名 | 规格值 |
|---|---|
| 工作台面尺寸 | 1100×660 mm |
| 工作台行程 | 800×630 mm |
| Z 轴行程（二次） | 300+（300） |
| 加工深度 | 0~300 kg |
| 最大加工速度 | 50~60 mm/min（视材料和电极） |
| 最大加工电流 | 30 A |
| 电极装夹范围 | φ0.2~φ3.0 mm |
| 工作台承受重量 | 3000 kg |
| 机床外形尺寸 | 2040×1850×1690 mm |
| 机床重量 | 4500 kg |
| 最大消耗功率 | 5 KVA |
| 工作液 | 专业水基工作液 |
| 机床供电电源 | 380V/50Hz |
| 二次行程控制方式 | 电动 |
| 数控轴及坐标显示 | 三轴 |
| 装夹方式 | 横梁式 |
| Z 轴定深功能 | 标配 |
| 探测杆 | 标配 |
| 外喷淋 | 标配 |
| 过滤水箱 | 标配 |
| 自动换电极 | 选配 |
| 选配可增加第四轴 |
