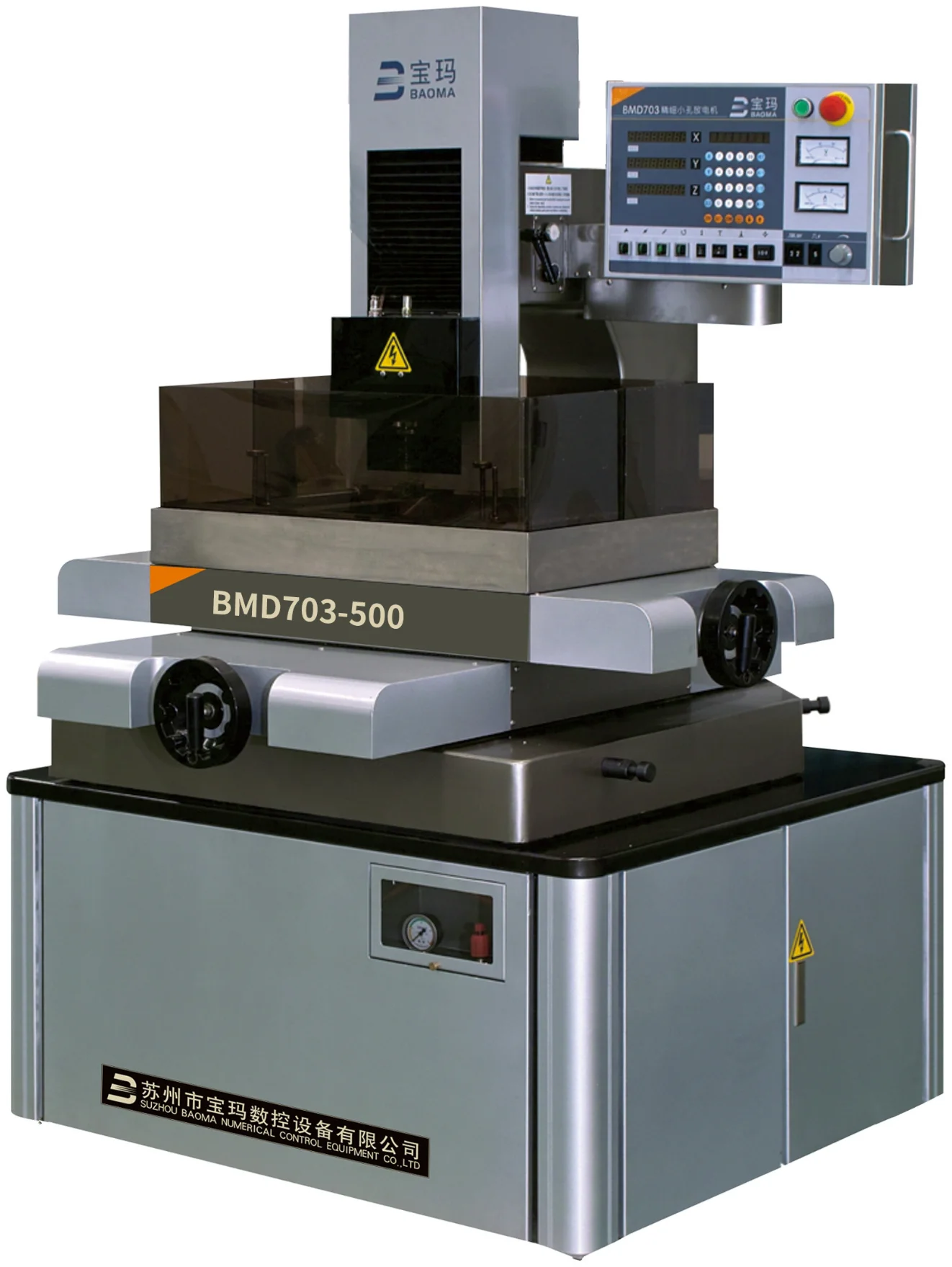

手动型穿孔机 BMD703-500
型号：BMD703-500
Z轴自动、XY轴手动，三轴数显一体化，工作台行程500×400mm，工作台尺寸590×410mm，内藏式水箱，集中供油润滑，机床重量900kg，最大承重300kg。
BMD703-500手动型电火花穿孔机，三轴数显，内置水箱，工作台行程500×400mm，最小加工孔径0.2mm，加工精度±0.02mm，最大加工深度300mm。较大工作台行程适合中型工件穿孔加工，内置水箱设计紧凑，适合中型模具排气孔、冷却孔等穿孔加工。
产品特点
- 500×400mm大行程
- 内藏式水箱
- 集中供油润滑
- 三轴数显一体化
应用领域
- 模具排气孔
- 冷却孔加工
- 单件小批量穿孔
- 精密零件穿孔
- 五金模具穿孔
- 维修穿孔加工
技术参数
| 参数名 | 规格值 |
|---|---|
| 工作台面尺寸 | 590×410 mm |
| 工作台行程 | 500×400 mm |
| Z 轴行程（二次） | 300+（300） mm |
| 加工深度 | 0~300 mm |
| 电极装夹范围 | φ0.2~φ3.0 mm |
| 工作台承受重量 | 300 kg |
| 工作液箱容量 | 30L |
| 机床外形尺寸 | 1379×1429×1886 mm |
| 机床重量 | 900 kg |
| 二次行程控制方式 | 电动 |
| 数显 | 三轴数显 |
| Z 轴定深功能 | 标配 |
| 最大加工速度 | 50~60 mm/min（视材料和电极） |
| 最大加工电流 | 30 A |
| 工作液 | 工业纯净水 / 自来水 / 水基 |
| 机床供电电源 | 380V/50Hz |
| 最大消耗功率 | 3.5 KVA |
| 数控轴 | 单轴 |
