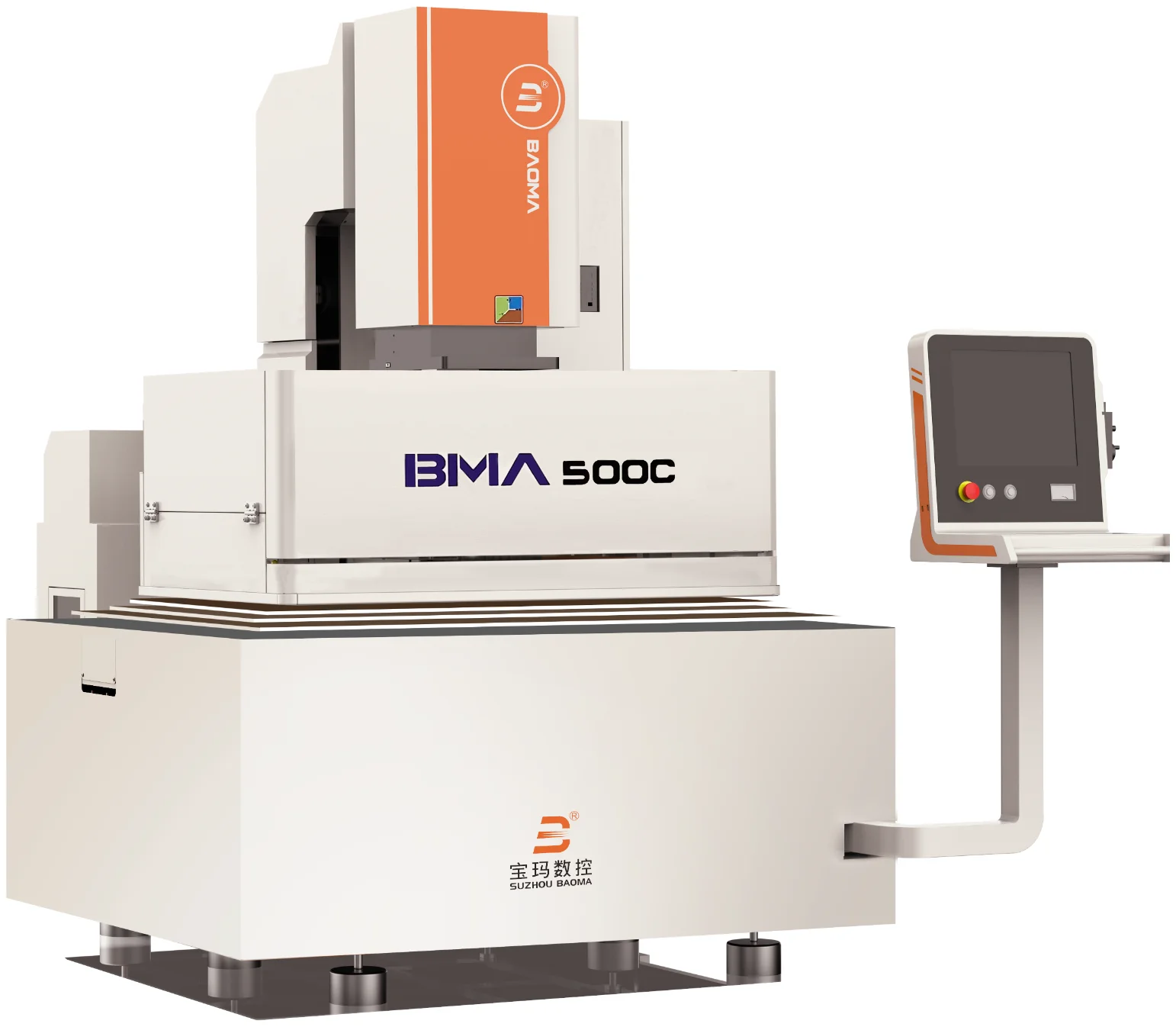

五轴数控中走丝线切割机床 BMA500C

型号:BMA500C
一体化低功耗五轴数控中走丝线切割机床,标准加工厚度300mm(可选500mm),标配±10°锥度和自动润滑,割铝装置选配
BMA500C行程500×400mm,台面尺寸750×500mm,适合中大型工件。标准最大加工厚度为300mm,可选配500mm;标准加工锥度为±10°(100mm厚内)。五轴数控AC伺服控制,BMW8000智能电柜,丝杆及导轨自动润滑为标配,割铝装置为选配,并标配AR倾斜自动补正、双向自动紧丝、钛合金加工和无电解无阻化高频电源。支持MES数据共享。
产品特点
- 500×400mm行程
- 五轴数控AC伺服控制
- 双向智能紧丝系统
- MES数据共享接口
应用领域
- 大型模具零件
- 精密冲压件
- 钢材精密切割
- 复杂形状零件
技术参数
| 参数名 | 规格值 |
|---|---|
| XY行程 | 500×400mm |
| UV行程 | 50×50mm |
| 工作台尺寸 | 750×500mm |
| 工作台承重 | 500kg |
| 最大加工厚度 | 300mm(可选配500mm) |
| 最大加工锥度 | ±10°(100mm厚内,标配) |
| 加工精度 | ≤±0.003mm |
| 最佳粗糙度 | 0.6μm |
| 最大峰值效率 | 350mm²/min |
| 最大电流 | 12A |
| 机床功率 | <2kW |
| 机床外形尺寸 | 1800×2200×2100mm(含电柜) |
| 整机重量 | 2255kg |
| 丝杆及导轨 | 精密滚珠丝杆/精密直线导轨 |
| 丝杆及导轨润滑 | 定时自动供油(标配) |
| 双向智能紧丝系统 | 标配 |
| 割铝装置 | 选配 |
| 钛合金加工功能 | 标配 |
| 手控盒 | 标配 |
| AR倾斜自动补正功能 | 标配 |
| 工作液过滤形式 | 多层超精过滤(过滤精度5μm) |
