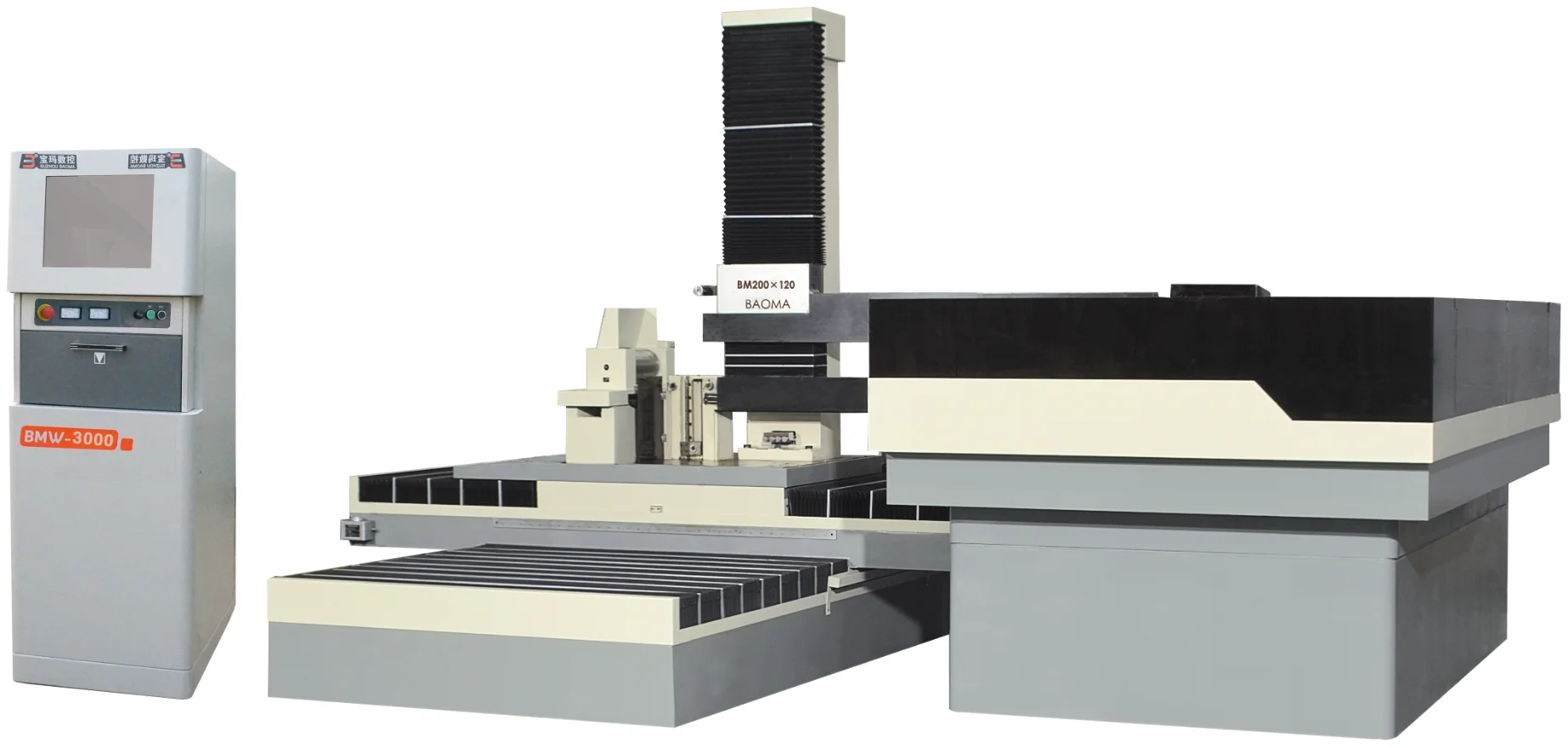

大行程中走丝线切割机床 BM200*120
型号：BM200*120D
配置BMW3000电柜，交流伺服控制，工作台行程2000×1200mm，最大切割厚度500mm，最大切割锥度6°（100mm内），工作台承重5000kg，整机重量11000kg，适用于超大型模具加工。
宝玛BM200×120D超大行程中走丝线切割机床，配置BMW3000电柜，交流伺服控制，双向紧丝装置。工作台行程2000×1200mm，台面2440×1330mm，承载5000kg，整机重量11000kg，最大切割厚度500mm，最大切割锥度6°（100mm内），加工精度±0.0125mm。适合超大型模具底板及超大型工件加工。
产品特点
- 超大行程2000×1200mm
- 交流伺服控制
- BMW3000电柜
- XY螺距误差补偿
- 多层过滤水箱
- BMXP编控一体化软件
应用领域
- 超大型模具底板
- 大型航空航天件
- 船舶制造超大件
- 超大型冲压模具
- 重工业超大零件
- 大型发电设备零件
技术参数
| 参数名 | 规格值 |
|---|---|
| XY行程(mm) | 2000×1200 |
| UV行程(mm) | 24×24 |
| 工作台尺寸(mm) | 2440×1330 |
| 最大加工厚度(mm) | 500或1000 |
| 最大切割锥度 | 6°/60°(100mm内) |
| 最大切割效率(mm²/min) | >150 |
| 最大切割电流(A) | 6 |
| 粗糙度(μm) | 一次切割≤2.5；多次切割≤1.8 |
| 加工精度(mm) | ±0.0125 |
| 电极丝直径(mm) | Φ0.15~Φ0.20 |
| 工作台承重(Kg) | 6000 |
| 整机重量(Kg) | 12000 |
| 电柜配置 | BMW3000 |
