穿孔机

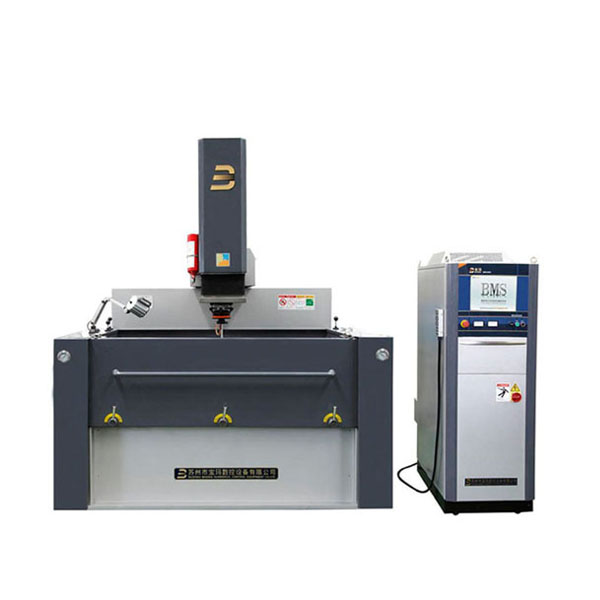

三轴数控牛头式成型机 EDMN2180CNC

产品分类: 牛头结构
1、机身为树脂砂去应力头等铸铁,工作台采用HT300高频淬火。机床结构合理、不变形,刚性好、经久耐用、精度保持不变;
2、采用固定工作台型设计,配置X.Y.Z三轴直线导轨,双螺母滚珠丝杆; XYZ轴采用日本交流伺服系统;
3、主计算机采用台湾工控机控制,各分功能模块均由专门的单片机进行控制,大大提高了实时性和稳定性;
4、具有良好的人机交互界面,操作简单、直观、方便。丰富的加工工艺数据库,为客户提供便捷的操作;
5、脉冲电源对单个脉冲进行实时监控,能有效控制波形、降低损耗,在窄缝、窄槽特别是深盲孔加工上有很大效果;
6、信赖的稳定装置:液位控制、火焰监控装置,拉弧、短路自适应处理功能;
7、 表面粗糙度0.2um, 小电极损耗0.3%;
订购热线:0512-65355296

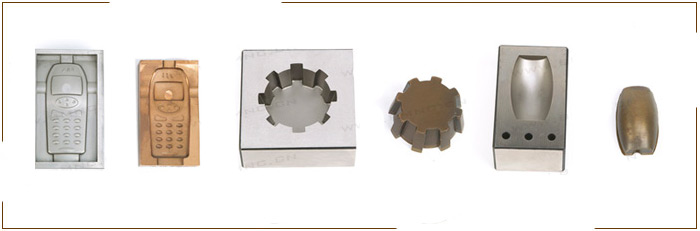

电火花成型加工机床是一种精密型腔成型加工机床。可利用导电材料(如铜、石墨、钢)为工具电极,对工件(一般应为导电材料)进行加工。主要适用于精密冲模、型腔模(如塑料袋、胶木模、模等)、小孔、异型孔等的加工。是机械加工车间、模具车间理想的加工设备。


我公司EDM系列机床功能强、操作方便信赖、刚性好、运行平稳、可控性好,适合铜、石墨、钢材质的加工高精度、高光洁度、难加工的导电金属模具、复杂的金属零件和模板, EDM加工已成为机械制造领域的一个重要组成部分,在模具、电子仪器、精密机械加工、汽车零件、军工等领域有着广泛的应用。


项目

参数

















参数规格

工作槽内部(长**高)(mm

3200*1650*700

工作台(长*宽)(mm

2500*1200

坐标轴行程

X轴(mm

单头2100

双头1400

Y轴(mm

800

Z轴(mm

600

附件安装板到工作台面距离

小(mm

600

mm

1200

工件重量(kg

7000

电极重量(kg

300

油槽 液位(mm

550

过滤箱容量(L

2500*2

控制方式选配

AC

油箱尺寸(长**高)(mm

2800*2100*1460

外形尺寸(长**高)(mm

3900*4500*4400

机床重量(kg

单头15000

双头18000



加工指标

加工速度(mm^3/min

700

小电极消耗

≤0.3%

表面精度

0.2/AC







配置情况

丝杆

三轴均采用台湾精密滚珠丝杆

导轨

三轴均采用台湾精密直线导轨

轴承

三轴均采用日本“NSK”轴承

数显

三轴数显

控制方式

三轴均采用日本进口伺服电机控制

自动灭火器

标配

磁性工作台

选配


控制功能

  1. 手动进给控制(MFR0—MFR3)四档手动进给速度可供选择

  2. 接触感知(ST)功能

  3. 各种定位模式可供选择

  4. 半程移动功能

  5. 限位移动功能

  6. 返回到加工开始点功能

  7. 国外标准G代码编程

  8. 自动定位功能

  9. 放电位置找正(定位)功能

  10. 神经网络自动计算加工功能(1、2、3根电极)

  11. 自动计算加工条件的功能

  12. LORAN加工的功能

  13. 空运行的功能

  14. 自动抬刀控制(AJC)的功能

  15. 极间放电,自动清弧处理功能

  16. 用户程序加工功能

  17. 手动加工(输入加工条件号和数据)的功能

  18. 单个加工条件下进行加工的功能

  19. 辅助加工的功能

  20. 螺纹加工的功能

  21. 系统自动生成NC程序,自动加工的功能(AUTO)

  22. 电极交换、电极偏移,M/T代码等直接操作功能

  23. 直线、圆弧、螺旋线、功能

  24. 放电图显示的功能

  25. 加工效率显示的功能

  26. 加工时间计数的功能

  27. 英制/公制单位转换的功能

  28. 自诊断、帮助、错误信息提示等功能

  29. 定时加工的功能

  30. 暂停加工、重新恢复加工功能

  31. 断电自动复归功能

加工编程及编程功能

  1. 加工位置和加工轨迹采用G代码编程,可实现X、Y、Z三轴数控运行,任意两轴联动,达到数控平动功能,能原轨迹回退。

  2. 通过键盘在加工参数页面中设置加工深度、脉冲宽度、脉冲间隔、加工电流、抬刀高度等参数,计算机根据这些设置控制机床进行自动转换规准加工。

数控系统硬件配置

  1. 采用台湾工控机;

  2. 15”液晶显示器;

  3. 国外G代码系统控制软件;


服务于培训

服务与培训服务承诺

免费负责调试;

产品实行三包服务一年,机床终身维修;

备件长期有偿优惠供应;

客户可派2-3名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理;

售后服务:

设备出现故障后,用户可以来电联系解决,若无法通过电话解决,公司在有服务点的地区24小时内到达现场,在无服务点的地区72小时内到达现场,为客户排除故障;三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;

培训事项培训事项

公司配有教员、专用场地及设备,专门为客户编制的培训计划;

培训时间为5-10天(操作过所购类型机床者为佳),由卖方提供免费培训;

培训地点:在卖方培训部、车间现场进行;

培训人数:由2-3名;

培训内容为:

1,掌握软件的使用;

2,机床的基本操作及注意事项;

3,机床的基本维护;

4,每阶段均设有考核;
