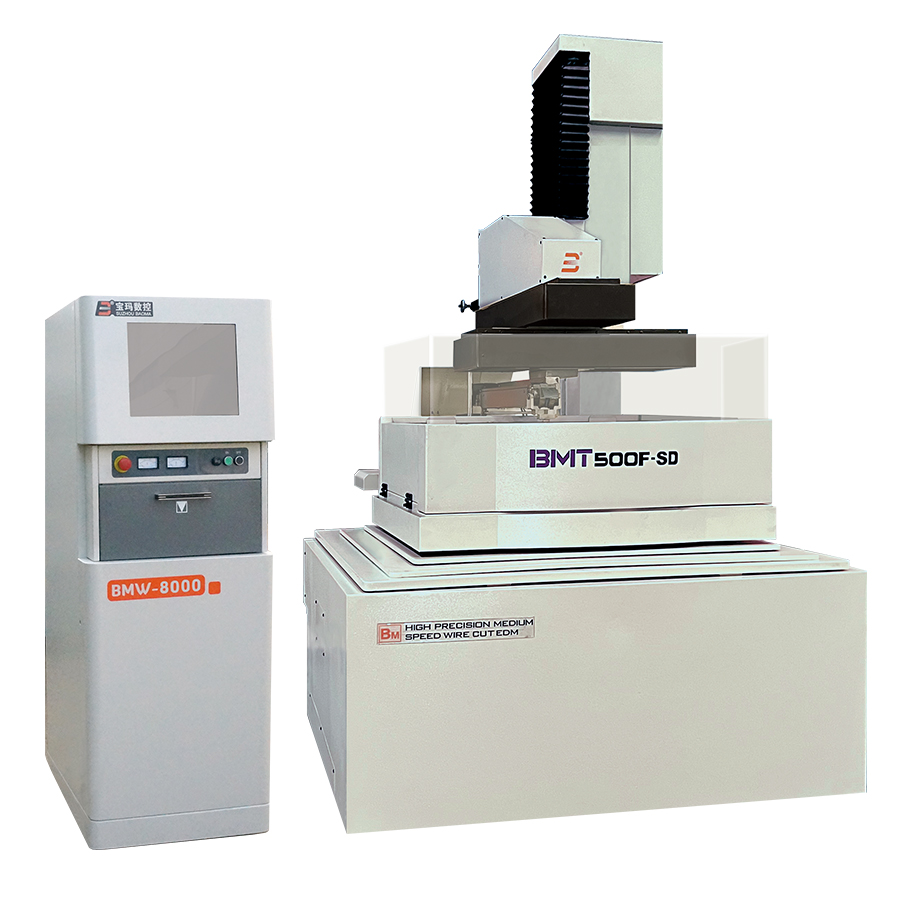

大锥度中走丝

产品分类：豪华型中走丝线切割

1.最大锥度60°；
2.五轴数控；
3.T型床身；
4.摇摆式随动结构；
5.支持大锥度修刀；
6.倾斜跳步切割功能；
7.AR倾斜自动补正功能；
8.一键回直功能

订购热线：0512-65355296

产品详情

电火花线切割机床采用电极丝(钼丝、钨钼丝)作为工具电极，工作液作为介质，在高频脉冲电源的作用下，工具电极和加工工件之间形成火花放电，放电通道瞬间产生高温，使得工件表面熔化甚到气化，线切割机床通过X-Y拖板和U-V拖板的运动，使得电极丝沿着预定的轨迹运动，从而达到加工工件的目的。

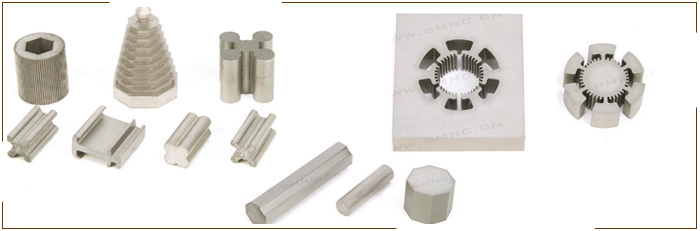

该机床具有造型美观、结构新颖、性能优越、操作方便等特点，同时刚性好、切削力小、承重量大、运动平稳、操作稳定信赖。适合加工高精度、高硬度、高韧性的导电金属模具，样板及形状复杂的零件，特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。

该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围，针对塑钢门窗异形材成型模具，铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。


1.控制系统高度集成化、体积小，可直接靠近机床加工区安装，大大降低机床的占用空间，能耗小、采样准，有利于微细修刀加工，提高表面粗糙度.

2.系统采用了无阻脉冲电源，所需能源低，电力损耗小。

1.全新的编控一体化控制系统，具有加工中设置某段移序自动快速空切；AR倾斜自力补正；工件超程预判；实时修正补偿值、暂停点和跳步线等功能，实现了六轴数控。

2.新型的智能脉冲电源，高效率、低丝耗、高光度，且适合于各种新型合金材料的切割加工，如钛合金、镍合金等。

参数/规格 Specification		伺服控制 Servo Control
		BMT500F-SD	BMT630F-SD	BMT800F-SD	BMT1000F-SD
XY行程 X,Y travel	mm	400×500	500×630	630×800	800×1000
UV行程 U/V Travel	mm	280×280	280×280	280×280	280×280
台面尺寸 Worktable size	mm	500×750	600×900	660×1100	830×1300
切割厚度 Cutting thickness	mm	500	500	500	500
加工精度 Precision	mm	≤±0.005	≤±0.005	≤±0.005	≤±0.005
最佳粗糙度	μm	≤0.8	≤0.8	≤0.8	≤0.8
最大加工锥度(45mm厚以内) Max taper (no more than 45mm)		±30°	±30°	±30°	±30°
最大加工电流 Maximum working current		10 A
最大加工效率 Max work current		300 mm²/min
丝杆及导轨 Lead screw and guide rail		五轴滚珠丝杆/直线导轨 Precision ball screws/ linear guideway
数控轴 CNC axis		XYUVZ五轴 X,Y,U,V,Z are all CNC axis
双向智能紧丝系统 screws and guide ways		标配 Standard
手控装置 Handle Remote Jog		标配 Standard
钛合金加工功能 Special functions for cutting titanium alloy		标配 Standard
工作液过滤形式 Coolant filtration system		多层超精过滤(过滤精度5 μm) Multi-filtration coolant tank (Min 5 μm)
电柜配置 Type of controller		BMW8000
