线切割

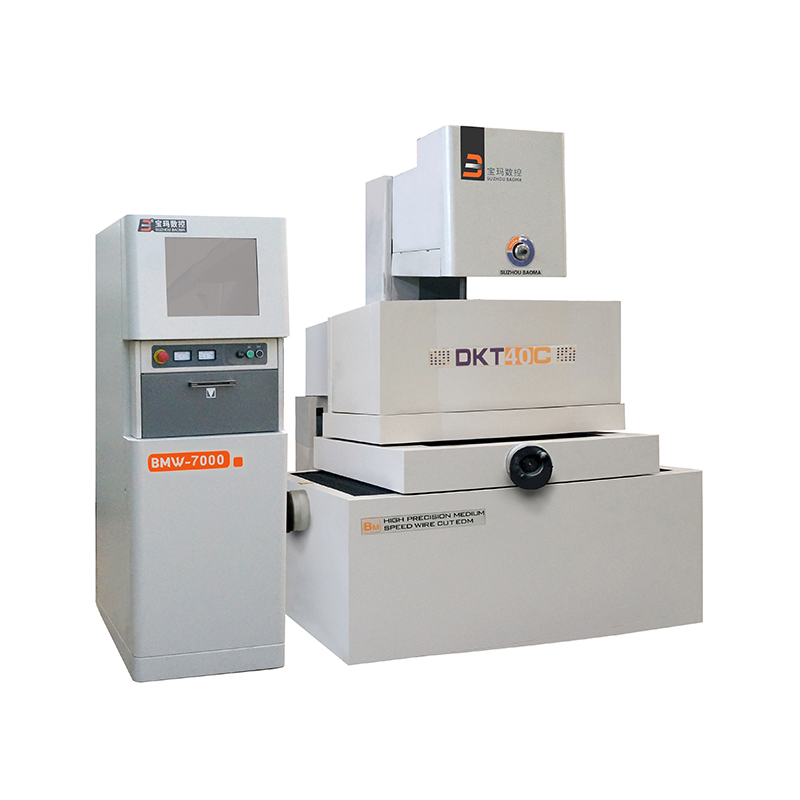

DKT40C 中走丝线切割

产品分类: 豪华型中走丝线切割
1、自动紧丝机构,自适应高频,提高加工效率、降低钼丝损耗
2、XY轴高精度直线导轨和高精度滚珠丝杆
3、加工一致高达98%,精度恒久不变
4、智能数据库控制系统,系统自动匹配适合参数
5、急速上手,简化对操作人员的要求
6、C型结构,T型床身,树脂砂铸造技术铸造
7、极具现代化工业气息,完美阐释欧洲经典美学
订购热线:0512-65355296


电火花线切割机床采用电极丝(钼丝、钨钼丝)作为工具电极,工作液作为介质,在高频脉冲电源的作用下,工具电极和加工工件之间形成火花放电,放电通道瞬间产生高温,使得工件表面熔化甚到气化,线切割机床通过X-Y拖板和U-V拖板的运动,使得电极丝沿着预定的轨迹运动,从而达到加工工件的目的。

该机床具有造型美观、结构新颖、性能优越、操作方便等特点,同时刚性好、切削力小、承重量大、运动平稳、操作稳定信赖。适合加工高精度、高硬度、高韧性的导电金属模具,样板及形状复杂的零件,特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。


该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围,针对塑钢门窗异形材成型模具,铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。




1. 床身是采用高强度铸铁(HT250)成型的基座,为机床的承重部件。C型结构,T型床身(慢走丝机身结构),铸件体都采用树脂砂铸造技术铸造(慢走丝铸件就采用此技术),两次高温退火处理,在同类型机床中自重也大,确保机械精度的恒久不变。

2. X、Y轴采用高精度直线导轨及高精度滚珠丝杆,5相10拍步进电机驱动

3. 采用可升降式导丝模(Z轴)实现贴面加工,有效防止钼丝抖动,避免了切割表面线痕,大大提高了加工表面的精度及粗糙度。并且升降机构采用直线导轨,大大降低了垂直度误差,方便加工中途,随时提升Z轴取走废料。

4. 运丝部件采用进口直线导轨作为运动部件,并且采用变频器控制,无论是在高速还是低速下都可以保证该部件运行平稳,调速准确,大大降低钼丝运行时的震动,保障加工端的加工质量。

5. 配置电极丝双向独立自动紧丝机构,保证电极丝在工作中平稳,张力恒定,可有效降低丝耗,提高切割性能。

6. 由宝玛数控往复走丝电火花线切割智能高频脉冲电源控制系统软件(获得国家著作权)控制的高效低耗脉冲电源,具有实时监测功能,配合宝玛电火花线切割机智能伺服工作控制系统(获得国家著作权),自适应调整的高频能量,有效提高加工效率,大大降低电极丝损耗,最低丝耗可达80万平方毫米损耗1丝。

7. 数控系统采用嵌入式的控制系统,实现与多种设计软件无缝连接,兼容DWG、DXF等多种格式的图形文件。

8. 具有强大的网络通讯功能,实现数据传送。

9. 配备宝玛电火花线切割智能数据库控制系统(获得国家著作权),供用户针对不同工件切割需求进行选择,提供模糊化输入系统,有系统自动匹配适合参数,简化对操作人员的要求,尤其适合初学者。同时系统也支持DIY自行配置加工参数,以适应特殊要求的加工。

10. 豪华慢走丝式过滤式水箱,延长了工作液的使用寿命,提高了工作液的洁净度,排渣性能增强,最终促使加工工件光洁度的提高,配合采用宝玛最新型的冷却液—水基工作液,对操作工及环境无害,符合环保要求。

11. 采用引进德国技术生产BMW型电柜,外形美观大方,内部结构优良合理。散热效果好,电柜出厂前均经过长时间的高温老化,保证元器件适宜于长时间连续工作。

12. 定时自动集中供油系统,可使机床主要部位(X,Y导轨,丝杆)均能得到润滑,保证机床的使用寿命,并且配有剩余油路回收装置,可将多余的废油回收掉,保证机床周边环境卫生。





参数/规格

Specification

步进控制   Step Control

DKT40C

XY行程   X,Y travel

mm

500×400

UV行程   U/V Travel

mm

50×50

台面尺寸   Worktable size

mm

750×500

切割厚度   Cutting thickness

mm

300

工作台承重   Max loading weight

kg

500

整机重量   Machine weight

kg

1800

加工精度    Precision

mm

≤±0.005

加工粗糙度   Roughness

μm

≤1.0

最大加工电流   Max work current

10 A

最大加工效率   Max machining efficiency

300 mm2/min

加工锥度(100mm厚以内)

Max taper (no more than 100mm)

±6°(可选±10°    optional ±10°)

丝杆及导轨

screws and guide ways

精密滚珠丝杆/精密直线导轨

Precision ball screws/ linear guideway

丝杆导轨润滑

Lubrication of screws and guide ways

定时自动供油

Electrical Auto-lubrication system

割铝装置

Aluminum cutting device

选配   Optional

钛合金加工功能

Special functions for cutting titanium alloy

标配   Standard

双向智能紧丝系统

Double direction Auto-wire tension system

标配   Standard

电动升降装置   Z axis motorized

标配   Standard

二轴数显   2 axis DRO

标配   Standard

手控装置   Handle Remote Jog

标配 Standard

工作液过滤形式   Coolant filtration system

多层超精过滤(过滤精度5 μm)

Multi-filtration coolant tank (Min 5 μm)

电柜配置   Type of controller

BMW7000(可选配BMW3000)


CNC系统的配置组成功能及其技术性能

CNC的硬件及软件组成

专用工控机

P4以上,4G内存,120G工业电子盘

输入方式

USB接口,网络接口

显示器

17液晶显示器

CNC软件

由自动编程系统功能模块组成

操作系统

Windows7

控制轴

4轴联动

CNC系统运行环境

温度

5-40℃

相对湿度

40%-80%

其他的基本功能:
(A) 坐标系:增量坐标(相对坐标);
(B) 图形坐标变换、缩放、旋转功能,图形跟踪显示功能;
(C) 直线、圆弧插补功能;
(D) 斜度加工功能;
(E) 上下异面加工功能;
(F) 短路、断丝处理功能;
(G) 停电记忆功能,加工结束自动停机功能;
(H) 自动对端面、对中心功能;
(I) 自动加过渡圆弧功能(任意,拐角功能);
(J) 反向加工功能;
(K) 菜单技术、自动编程功能;
(L) 数据传输;
(M) 多刀切割功能。


服务于培训

服务与培训服务承诺

免费负责调试;

产品实行三包服务一年,机床终身维修;

备件长期有偿优惠供应;

客户可派2-3名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理;

售后服务:

设备出现故障后,用户可以来电联系解决,若无法通过电话解决,公司在有服务点的地区24小时内到达现场,在无服务点的地区72小时内到达现场,为客户排除故障;三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;

培训事项培训事项

公司配有教员、专用场地及设备,专门为客户编制的培训计划;

培训时间为5-10天(操作过所购类型机床者为佳),由卖方提供免费培训;

培训地点:在卖方培训部、车间现场进行;

培训人数:由2-3名;

培训内容为:

1,掌握软件的使用;

2,机床的基本操作及注意事项;

3,机床的基本维护;

4,每阶段均设有考核;
